Bosch GLM165-40 - Manuel d'utilisation - manuelsdutilisation.com

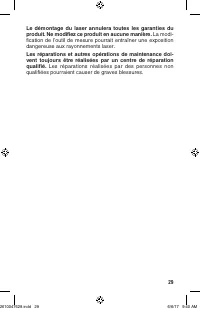

Page 11 - Le démontage du laser annulera toutes les garanties du; vent toujours être réalisées par un centre de réparation

29 Le démontage du laser annulera toutes les garanties du produit. Ne modifiez ce produit en aucune manière. La modi- fication de l’outil de mesure pourrait entraîner une exposition dangereuse aux rayonnements laser.Les réparations et autres opérations de maintenance doi- vent toujours être réalisée...

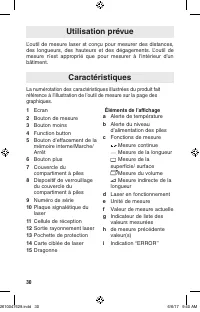

Page 12 - Caractéristiques; Dispositif de verrouillage; Utilisation prévue

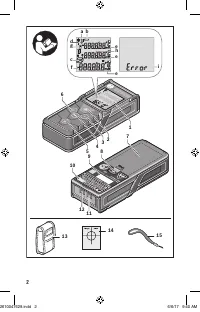

30 Caractéristiques La numérotation des caractéristiques illustrées du produit fait référence à l’illustration de l’outil de mesure sur la page des graphiques.1 Ecran2 Bouton de mesure3 Bouton moins4 Function button5 Bouton d’effacement de la mémoire interne/Marche/ Arrêt 6 Bouton plus7 Couvercle du...

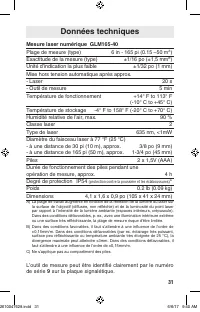

Page 13 - sur la plaque signalétique.; Données techniques

31 Mesure laser numérique GLM165-40 Plage de mesure (type) 6 in - 165 pi (0.15 –50 m A ) Exactitude de la mesure (type) ±1/16 po (±1,5 mm B ) Unité d’indication la plus faible ±1/32 po (1 mm) Mise hors tension automatique après approx. - Laser 20 s - Outil de mesure 5 min Température de fonctionn...

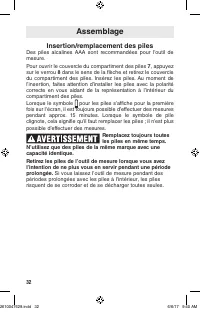

Page 14 - Assemblage; Insertion/remplacement des piles

32 Assemblage Insertion/remplacement des piles Des piles alcalines AAA sont recommandées pour l’outil de mesure.Pour ouvrir le couvercle du compartiment des piles 7, appuyez sur le verrou 8 dans le sens de la flèche et retirez le couvercle du compartiment des piles. Insérez les piles. Au moment de l...

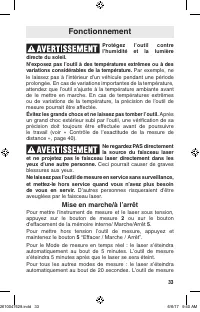

Page 15 - Fonctionnement; Mise en marche/à l’arrêt

33 Fonctionnement Protégez l’outil contre l’humidité et la lumière directe du soleil.N’exposez pas l’outil à des températures extrêmes ou à des variations considérables de la température. Par exemple, ne le laissez pas à l’intérieur d’un véhicule pendant une période prolongée. En cas de variations i...

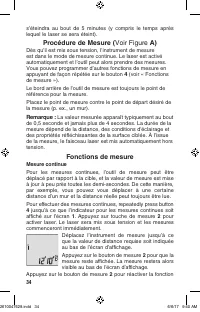

Page 16 - Fonctions de mesure; jusqu’à ce que l’indicateur pour les mesures continues soit

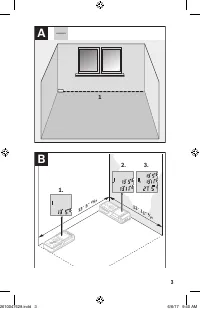

34 s’éteindra au bout de 5 minutes (y compris le temps après lequel le laser se sera éteint). Procédure de Mesure (Voir Figure A) Dès qu’il est mis sous tension, l’instrument de mesure est dans le mode de mesure continue. Le laser est activé automatiquement et l’outil peut alors prendre des mesures....

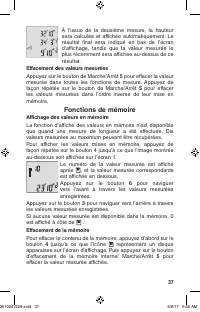

Page 19 - Fonctions de mémoire

37 À l’issue de la deuxième mesure, la hauteur sera calculée et affichée automatiquement. Le résultat final sera indiqué en bas de l’écran d’affichage, tandis que la valeur mesurée le plus récemment sera affichée au-dessus de ce résultat. Effacement des valeurs mesuréesAppuyez sur le bouton de March...

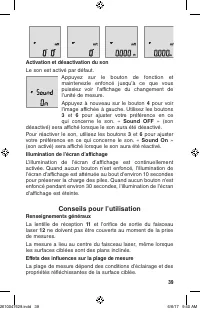

Page 21 - Conseils pour l’utilisation

39 Activation et désactivation du sonLe son est activé par défaut. Appuyez sur le bouton de fonction et maintenezle enfoncé jusqu’à ce que vous puissiez voir l’affichage du changement de l’unité de mesure.Appuyez à nouveau sur le bouton 4 pour voir l’image affichée à gauche. Utilisez les boutons 3 e...

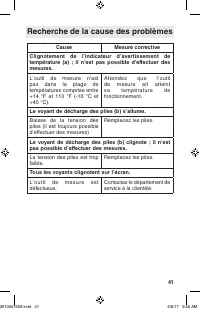

Page 23 - Recherche de la cause des problèmes

41 Recherche de la cause des problèmes Cause Mesure corrective Clignotement de l’indicateur d’avertissement de température (a) ; il n’est pas possible d’effectuer des mesures.L’outil de mesure n'est pas dans la plage de températures comprise entre +14 °F et 113 °F (-10 °C et +45 °C). Attendez que l’...

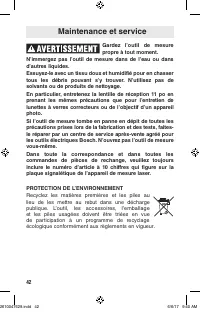

Page 24 - Maintenance et service

42 Gardez l’outil de mesure propre à tout moment. N’immergez pas l’outil de mesure dans de l’eau ou dans d’autres liquides.Essuyez-le avec un tissu doux et humidifié pour en chasser tous les débris pouvant s’y trouver. N’utilisez pas de solvants ou de produits de nettoyage.En particulier, entretenez...
