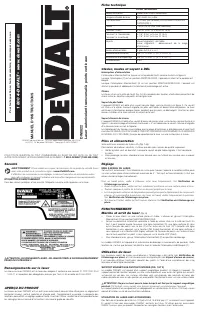

MANUEL D'INSTRUCTIONS

D

e

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286

(JULY13) Nº de pièce 79002843 Copyright © 2013 D

e

WALT

DW0822

Laser autonivelant transversal/à points verticaux

POUR TOUTE QUESTION OU TOUT COMMENTAIRE AU SUJET DE CET OUTIL OU DE TOUT

AUTRE OUTIL D

e

WALT, APPELER SANS FRAIS AU NUMÉRO :

1 800 4-D

e

WALT (1 800 433-9258)

.

Sécurité

AVERTISSEMENT :

Pour réduire les risques de blessures, lire le guide de sécurité fourni

avec votre produit ou le consulter en ligne à

www.DeWALT.com.

L'utilisation de commandes ou de réglages ou encore l'exécution de procédures autres

que celles indiquées ici peuvent entraîner une exposition dangereuse aux rayonnements.

ÉTIQUETTES D'AVERTISSEMENT

Pour des raisons pratiques et de sécurité, l'étiquette suivante a été apposée sur le laser.

ATTENTION : RAYONNEMENT LASER - NE JAMAIS FIXER LE FAISCEAUÉQUIPEMENT

LASER DE CATÉGORIE 2

Renseignements sur le laser

Le niveau au laser DW0822 est un laser de catégorie 2 conforme aux normes 21 CFR 1040.10 et

1040.11 à l'exception des dérogations prévues par l'avis nº 50 en date du 24 juin 2007.

APERÇU DU PRODUIT

Le niveau au laser DW0822 est un outil laser autonivelant pouvant être utilisé pour un alignement

horizontal (niveau), vertical (aplomb) et d'angle droit. Complètement assemblé, il comporte des

fonctions permettant un réglage rapide et facile. Avant de l'utiliser, veuillez lire et comprendre toutes

les consignes de ce manuel d'instructions ainsi que le guide de sécurité.

Fiche technique

FICHE TECHNIQUE

Source lumineuse

Diode laser à semi-conducteur

Longueur d'onde du laser

630 à 680 nm visible

Puissance laser

<1,0 mW (par faisceau) ÉQUIPEMENT LASER DE

CATÉGORIE 2

Portée

50 pi (15 m) (165' avec détecteur)

Précision* (Haut)

± 3/16" @ 50' (± 4.5 mm @ 15 m)

Précision* (à l'horizontale)
Précision* (à la verticale)

± 1/8" @ 50' (± 3 mm @ 15 m)
± 1/8" @ 50' (± 3 mm @ 15 m)

Voyants

Voyant clignotant : pile faible
Laser clignotant  : dépassement de la plage

d'inclinaison

Source d'alimentation

3 piles AA (4,5 V c.c.)

Température d'utilisation

De -10 °C à 50 °C (20 °F à 120 °F)

Température d'entreposage

De -20 °C à 60 °C (-5 °F à 140 °F)

Environnement

IP54

Clavier, modes et voyant à DEL

Interrupteur d'alimentation

L'interrupteur Marche/Arrêt se trouve sur la façade de l'outil, comme illustré à la figure 3.

Lorsque l'interrupteur (C) est en position ARRÊT/BLOQUÉ, l'appareil est éteint et le pendule est

bloqué.
Lorsque l'interrupteur Marche/Arrêt (A) est en position MARCHE/DÉBLOQUÉ, l'appareil est

allumé, le pendule et débloqué et la fonction d'autonivelage est active.

Clavier

Le clavier situé sur le côté de l'outil (fig. 2 et 3) comporte des touches d'activation permettant de

choisir entre les fonctions de points ou de ligne laser.

Voyant de pile faible

L'appareil  DW0822 est doté d'un voyant de pile faible, comme illustré à la figure 2. Ce voyant

est situé sur le clavier. Lorsqu'il clignote, les piles sont faibles et doivent être remplacées. Le laser

continuera à fonctionner quelque temps pendant que les piles se déchargent. Une fois les piles

neuves installées et le laser rallumé, le voyant reste vert.

Voyant d'erreur de niveau

L'appareil DW0822 est doté d'un voyant d'erreur de niveau situé sur le clavier, comme illustré à la

figure 2. Lorsque la plage d'inclinaison (inclinaison > 4°) est dépassée, le voyant s'allume et clignote

et le faisceau laser se met à clignoter.
Le clignotement du faisceau laser indique que la plage d'inclinaison a été dépassée et que l'outil

n'est pas DE NIVEAU (OU D'APLOMB) ET NE DOIT PAS SERVIR À DÉTERMINER OU À MARQUER

LE NIVEAU (OU L'APLOMB). Essayer de repositionner le laser sur une surface plus à niveau.

Piles et alimentation

Votre outil laser a besoin de 3 piles AA.

(fig. 1-B).

Pour obtenir de meilleurs résultats, n'utiliser que des piles neuves de qualité supérieure.

•

Vérifier qu'elles sont en bon état. Lorsque le voyant de pile faible clignote, il faut remplacer

les piles.

•

Pour prolonger les piles, éteindre le laser lorsque vous ne l'utilisez pas ou que vous marquez

le faisceau.

Réglage

MISE À NIVEAU DU LASER

Cet outil est autonivelant. Il est étalonné en usine pour trouver l'aplomb à condition d'être posé

sur une surface plane d'une inclinaison maximale de 4°. Tant qu'il est bien étalonné, il n'est pas

nécessaire de le régler manuellement.

Pour un travail précis, veiller à étalonner votre laser fréquemment. Voir

Vérification de

l'étalonnage sur place.

• Avant d'utiliser le laser, vérifier qu'il est solidement positionné sur une surface plane et lisse.
• Toujours marquer le centre de la forme ou du point projeté par le laser.
• Les changements extrêmes de température peuvent provoquer le déplacement de composants

internes et compromettre la précision. Au cours du travail, vérifier fréquemment la précision.

Voir

Vérification de l'étalonnage sur place.

• Si le laser est tombé, vérifier qu'il est toujours étalonné. Voir

Vérification de l'étalonnage sur

place.

FONCTIONNEMENT

Marche et arrêt du laser

(fig. 3)

•

Placer le laser éteint sur une surface plane et stable. L'allumer en glissant l'interrupteur

Marche/Arrêt (C) en position MARCHE/DÉBLOQUÉ.

•

Activer ou désactiver la fonction souhaitée à l'aide du clavier situé sur le côté de l'outil. En

tout, il peut projeter quatre faisceaux  :une ligne horizontale  (D), une ligne verticale (E) ainsi

qu'un faisceau de points vers le bas (F) et un autre vers le haut (G). Il projette une ligne

horizontale si vous appuyez sur la touche LINE (Ligne) horizontale, et une ligne verticale si

vous appuyez sur la touche LINE (Ligne) verticale. Le faisceau de points vers le bas et celui

vers le haut projettent un point si vous appuyez sur la touche DOT (Point).

•

Pour éteindre le laser, glisser l'interrupteur Marche/Arrêt (C) en position de blocage.

Le modèle  DW0822 est équipé d'un mécanisme de blocage à mouvements de pendule. Cette

fonction ne s'active que lorsque l'on éteint le laser à l'aide de l'interrupteur Arrêt/Bloqué (C).

Utilisation du laser

Les faisceaux seront de niveau ou d'aplomb si l'étalonnage a été vérifié (voir

Vérification de

l'étalonnage sur place

) et si le faisceau laser ne clignote pas (voir

Voyant d'erreur de niveau

).

Il est possible d'utiliser l'outil pour reporter des points à l'aide d'une combinaison des cinq

faisceaux et de la ligne horizontale.

SUPPORT MAGNÉTIQUE PIVOTANT INTÉGRÉ (FIG. 1 ET 3)

Le modèle DW0822 est équipé d'un support magnétique pivotant (J) intégré à l'appareil. Ce

support permet de monter l'appareil sur une surface droite en acier ou en fer, grâce aux aimants

se trouvant sur son dos. Les surfaces utilisables sont, par exemple, des montants en acier, des

cadres de porte en acier ou des poutres en acier profilé. Positionner le laser sur une surface stable.

ATTENTION : Ne pas se tenir sous le laser lorsqu'il est fixé par le support magnétique

pivotant.

S'il tombait, vous pourriez vous blesser gravement ou endommager l'appareil.

Le support pivotant laisse également un dégagement au sol d'environ 44,5 mm (1-3/4 po), ce qui

permet d'installer un rail de construction métallique.

UTILISATION DU LASER AVEC ACCESSOIRES

Des filets de vis femelles de 6,35 mm (1/4 po) x 20 et 15,8 (5/8 po) x 11 se trouvent sous l'appareil.

Ils servent à fixer des accessoires D

e

WALT existants ou futurs. N'utiliser que les accessoires

D

e

WALT conçus pour ce produit. Respecter les consignes fournies avec l'accessoire.
