16 1. INSTALLER LES CONDUITS ET LE CÂBLAGE ÉLECTRIQUE Déterminer à quel endroit et de quelle façon les conduits seront installés. Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement. Installer des conduits de dimensions adéquates, des coudes et un capuchon de toit ou m...

17 2. PRÉPARER L'INSTALLATION ( SUITE ) Pièces vendues séparément- Ampoules halogènes avec écran (120 V, 50 W max., MR16 à culot GU10) (2 pour les modèles de 36 po et de 42 po de largeur et 3 pour les modèles de 48 po et de 60 po de largeur) - Cheminée décorative de série AEEPD, à être installée au-...

19 7. INSTALLER LA RALLONGE DE HOTTE ( OPTIONNELLE ) Série AWEPD La rallonge de hotte doit être installée avant la hotte (voir les directives fournies avec la rallonge). 8. INSTALLER LA HOTTE Insérer le câble d’alimentation électrique dans la hotte par le serre-fils (installé précédemment à l'étape ...

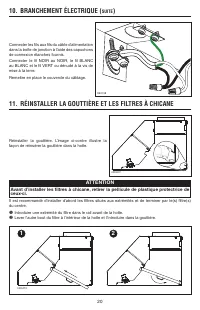

20 10. BRANCHEMENT ÉLECTRIQUE ( SUITE ) Connecter les fils aux fils du câble d’alimentation dans la boîte de jonction à l’aide des capuchons de connexion étanches fournis. Connecter le fil NOIR au NOIR, le fil BLANC au BLANC et le fil VERT ou dénudé à la vis de mise à la terre. Remettre en place le ...

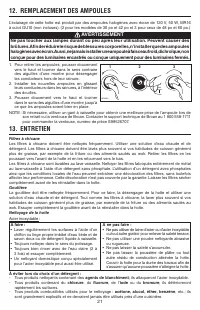

21 12. REMPLACEMENT DES AMPOULES L’éclairage de cette hotte est produit par des ampoules halogènes avec écran de 120 V, 50 W, MR16 à culot GU10 (non incluses). (2 pour les modèles de 36 po et 42 po et 3 pour ceux de 48 po et 60 po.) 1 2 3 HO0089 AVERTISSEMENT ! Ne pas toucher aux lampes durant ou pe...

23 GARANTIE LIMITÉE DE UN AN DES PRODUITS BROAN ELITE Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur consommateur initial de produits Broan Elite qu’ils sont exempts de tout défaut dans les matières premières ou la main-d’œuvre, pour une période de un an à compter de la date d’achat par le co...

24 17. PIÈCES DE REMPLACEMENT * N ON ILLUSTRÉ . P IÈCES DE REMPLACEMENT ET SERVICE Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d’origine provenant de Broan-NuTone. Les pièces d’origine de Broan-NuTone sont spécialement conçues pour satisfaire toutes ...
