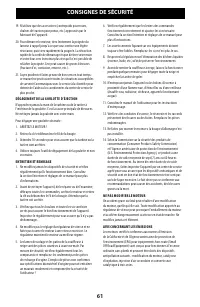

61 CONSIGNES DE SÉCURITÉ 19. N’utilisez que des accessoires (contrepoids pour roues, chaînes de traction pour pneus, etc.) approuvés par le fabricant de l’appareil. 20. Pour démarrer le moteur, tirez lentement la poignée du lanceur à rappel jusqu’à ce que vous sentiez une légère résistance, puis tir...

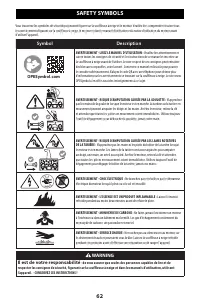

62 SAFETY SYMBOLS Vous trouverez les symboles de sécurité qui peuvent figurer sur la souffleuse à neige et le moteur. Veuillez lire, comprendre et suivre tous les avertissements figurant sur la souffleuse à neige, le moteur et dans le manuel d’utilisation et la notice d’utilisation du moteur avant d...

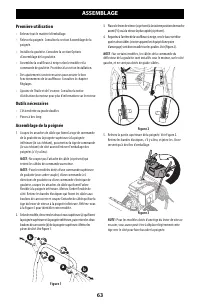

63 ASSEMBLAGE Première utilisation • Enlevez tout le matériel d’emballage. • Relevez la poignée. Consultez la section Assemblage de la poignée. • Installez la goulotte. Consultez la section Options d’assemblage de la goulotte. • Assemblez la souffleuse à neige selon le modèle et la commande de goulo...

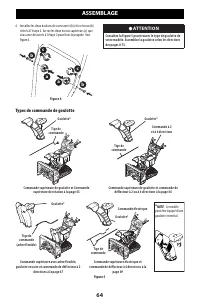

64 ASSEMBLAGE 6. Installez les deux boulons de carrosserie (b) et les écrous (b) retirés à l’étape 2. Serrez les deux écrous supérieurs (c) que vous avez desserrés à l’étape 2 pour fixer la poignée. Voir Figure 4. a a b b c c Figure 4 ATTENTION Consultez la Figure 5 pour trouver le type de goulotte ...

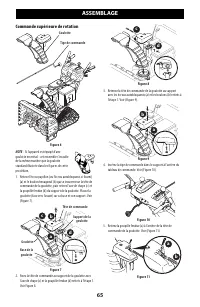

65 ASSEMBLAGE Commande supérieure de rotation Tige de commande Goulotte Figure 6 NOTE : Si l’appareil est équipé d’une goulotte en métal - cet ensemble s’installe de la même manière que la goulotte standard illustrée dans les figures de cette procédure.1. Retirez l’écrou papillon (ou l’écrou autoblo...

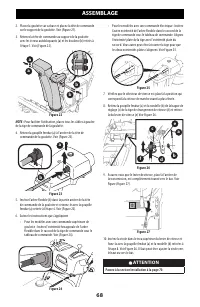

68 ASSEMBLAGE 2. Placez la goulotte sur sa base et placez la tête de commande sur le support de la goulotte. Voir (Figure 21). 3. Retenez la tête de commande au support de la goulotte avec les écrous autobloquants (a) et les boulons (b) retirés à l’étape 1. Voir (Figure 22). a a b b Figure 22 NOTE :...

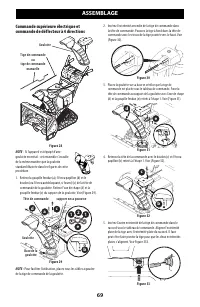

69 ASSEMBLAGE Commande supérieure électrique et commande de déflecteur à 4 directions Tige de commande ou tige de commande manuelle Goulotte Figure 28 NOTE : Si l’appareil est équipé d’une goulotte en métal - cet ensemble s’installe de la même manière que la goulotte standard illustrée dans les figu...

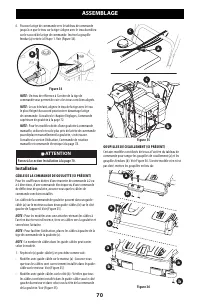

70 ASSEMBLAGE 6. Poussez la tige de commande vers le tableau de commande jusqu’à ce que le trou sur la tige s’aligne avec le trou du milieu sur le raccord de la tige de commande. Insérez la goupille fendue (a) retirée à l’étape 1. Voir (Figure 34). a Figure 34 NOTE : Un trou de référence à l’arrière...

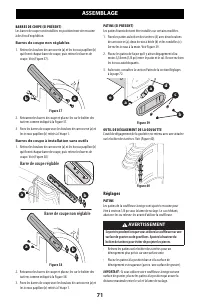

71 ASSEMBLAGE BARRES DE COUPE (SI PRÉSENT) Les barres de coupe sont installées en position inversée en usine à des fins d’expédition. Barres de coupe non réglables 1. Retirez les boulons de carrosserie (a) et les écrous papillon (b) qui fixent chaque barre de coupe, puis retirez les barres de coupe....

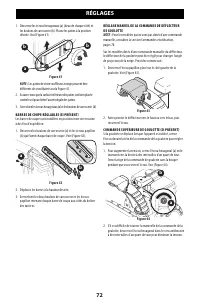

72 RÉGLAGES 1. Desserrez les écrous hexagonaux (a) (deux de chaque côté) et les boulons de carrosserie (b). Placez les patins à la position désirée. Voir (Figure 41). b b a Figure 41 NOTE : Les patins de votre souffleuse à neige peuvent être différents de ceux illustrés sur la Figure 41. 2. Assurez-...

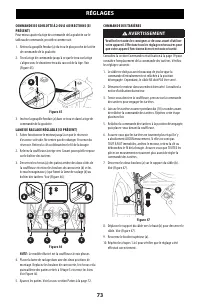

73 RÉGLAGES COMMANDE DE GOULOTTE À 2 OU À 4 DIRECTIONS (SI PRÉSENT) Pour mieux ajuster la tige de commande de la goulotte sur le tableau de commande, procédez comme suit : 1. Retirez la goupille fendue (a) du trou le plus proche de la tête de commande de la goulotte. 2. Tirez la tige de commande jus...

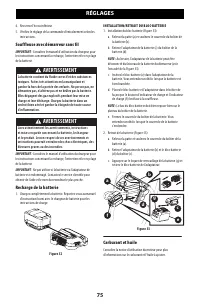

75 RÉGLAGES 4. Resserrez l’écrou inférieur.5. Vérifiez le réglage de la commande d’entraînement selon les instructions. Souffleuse avec démarreur sans fil IMPORTANT : Consultez le manuel d’utilisation du chargeur pour les instructions concernant la recharge, l’entretien et le recyclage de la batteri...

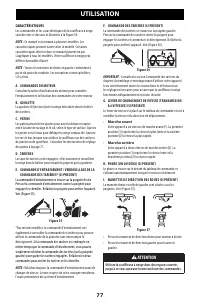

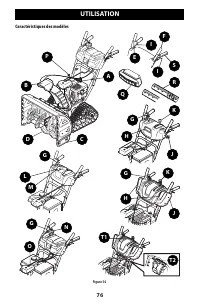

77 UTILISATION CARACTÉRISTIQUES Les commandes et les caractéristiques de la souffleuse à neige sont décrites ci-dessous et illustrées à la Figure 54. NOTE : Ce manuel est commun à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines caractéristiques décrites dans ce manu...

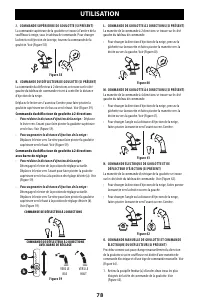

78 UTILISATION L. COMMANDE DE GOULOTTE À 2 DIRECTIONS (SI PRÉSENT) La manette de la commande à 2 directions se trouve sur le côté gauche du tableau de commande. • Pour changer la direction d’éjection de la neige, pressez la gâchette sur la manette et faites pivoter la manette vers la droite ou vers ...

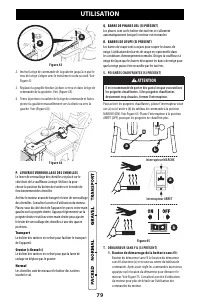

79 UTILISATION a a Figure 63 2. Insérez la tige de commande de la goulotte jusqu’à ce que le trou de la tige s’aligne avec le troisième trou du raccord. Voir Figure 61. 3. Replacez la goupille fendue (a) dans ce trou et dans la tige de commande de la goulotte. Voir (Figure 63). 4. Tenez la portion r...

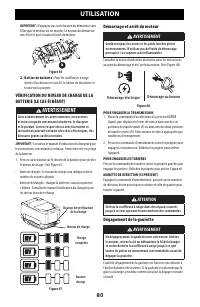

80 UTILISATION Démarrage et arrêt du moteur AVERTISSEMENT Gardez toujours les mains et les pieds loin des pièces en mouvement. N’utilisez pas de fluide de démarrage pressurisé. Les vapeurs sont inflammables Consultez la notice d’utilisation du moteur pour les instructions au sujet du démarrage et de...

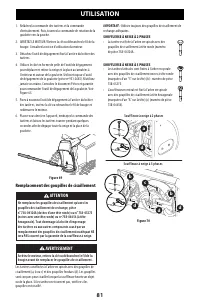

81 UTILISATION 1. Relâchez la commande des tarières et la commande d’entraînement. Puis, tournez la commande de rotation de la goulotte vers la gauche. 2. ARRÊTEZ LE MOTEUR ! Retirez la clé ou débranchez le fil de la bougie. Consultez la notice d’utilisation du moteur. 3. Détachez l’outil de dégagem...

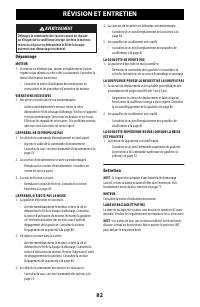

82 RÉVISION ET ENTRETIEN AVERTISSEMENT Débrayez la commande des tarières avant de réparer ou d’inspecter la souffleuse à neige. Arrêtez le moteur, retirez la clé pour ou débranchez le fil de la bougie prévenir tout démarrage accidentel. Dépannage MOTEUR 1. Le moteur ne démarre pas, tourne irrégulièr...

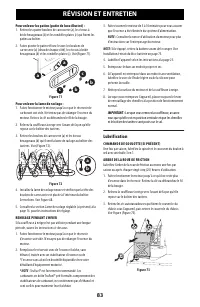

83 RÉVISION ET ENTRETIEN 3. Faites tourner le moteur de 5 à 10 minutes pour vous assurer que l’essence a été éliminée du système d’alimentation. NOTE : Consultez la notice d’utilisation du moteur pour plus d’instructions sur l’entreposage du moteur. NOTE: Si le équipé, retirez la batterie avant de l...

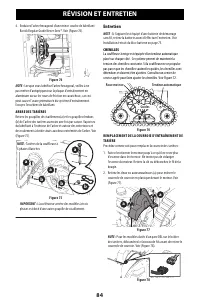

84 RÉVISION ET ENTRETIEN Entretien NOTE : Si l’appareil est équipé d’une batterie de démarrage sans fil, retirez la batterie avant d’effectuer l’entretien. Voir Installation/retrait du bloc-batterie on page 75. CHENILLES La souffleuse à neige est équipée d’un tendeur automatique placé sur chaque côt...

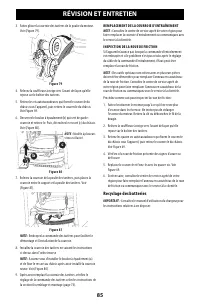

85 RÉVISION ET ENTRETIEN 3. Faites glisser la courroie des tarières de la poulie du moteur. Voir (Figure 79). Figure 79 4. Relevez la souffleuse à neige vers l’avant de façon qu’elle repose sur le boîtier des tarières. 5. Retirez les vis autotaraudeuses qui fixent le couvercle du châssis sous l’appa...
