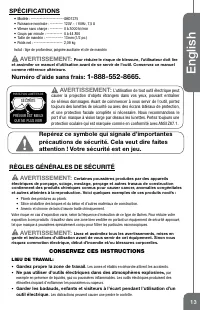

Page 1 - SPÉCIFICATIONS; Pour réduire le risque de blessure, l’utilisateur doit lire; Numéro d’aide sans frais:; L’utilisation de tout outil électrique peut; rÈGLES GÉNÉrALES DE SÉCUrITÉ; Certaines poussières produites par des appareils; CONSERVEZ CES INSTRUCTIONS; Gardez propre la zone de travail
13 English SPÉCIFICATIONS • Modèle : ----------------------- GHD1275• Puissance nominale : --------- 120V ~ / 60Hz, 7,5 A• Vitesse sans charge : --------- 0 à 3000 tri/min• Coups par minute : ----------- 0 à 44 800• Taille de mandrin : ------------ 13mm (1/2 po.)• Poids net : -------------------- 2,...

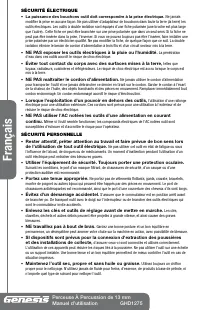

Page 2 - Français; SÉCURITÉ ÉLECTRIQUE
Français Perceuse À Percussion de 13 mmManuel d’utilisation GHD1275 SÉCURITÉ ÉLECTRIQUE • La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais modifier la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les outils électriqu...

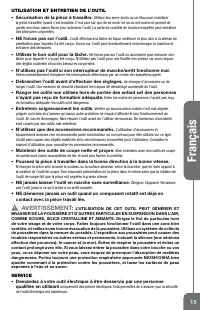

Page 3 - UTILISATION ET ENTRETIEN DE L’OUTIL; L’UTILISATION DE CET OUTIL PEUT GÉNÉrEr ET
15 Français UTILISATION ET ENTRETIEN DE L’OUTIL • Sécurisation de la pièce à travailler . utilisez des serre-joints ou un étau pour maintenir la pièce travaillée quand c’est possible. C’est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l’outil....

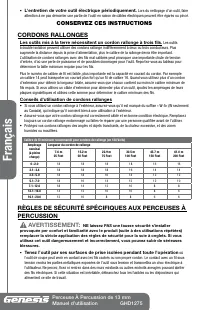

Page 4 - L'entretien de votre outil électrique périodiquement.; COrDONS rALLONGES; Conseils d’utilisation de cordons rallonges; NE laissez PAS une fausse sécurité s’installer
Français Perceuse À Percussion de 13 mmManuel d’utilisation GHD1275 • L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé. CONSERVEZ CES INSTRUCTIONS C...

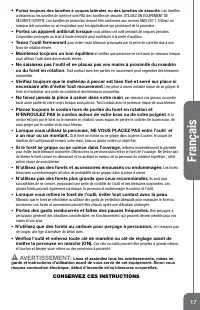

Page 5 - Lisez et assimilez tous les avertissements, mises en
17 Français • Portez toujours des lunettes à coques latérales ou des lunettes de sécurité . Les lunettes ordinaires ou les lunettes de soleil ne sont PAS des lunettes de sécurité. uTILISeZ uN ÉQuIPeMeNT De SÉCuRITÉ CeRTIfIÉ. Les lunettes de protection doivent être conformes aux normes ANSI Z87.1. ut...

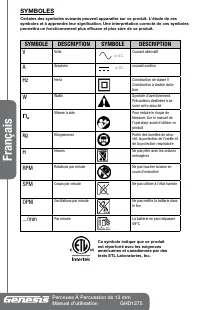

Page 6 - SYMBOLES
Français Perceuse À Percussion de 13 mmManuel d’utilisation GHD1275 SYMBOLES Certains des symboles suivants peuvent apparaître sur ce produit. L'étude de ces symboles et à apprendre leur signification. Une interprétation correcte de ces symboles permettra un fonctionnement plus efficace et plus sûre...

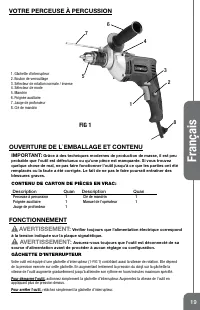

Page 7 - vOTrE PErCEUSE À PErCUSSION; Grâce à des techniques modernes de production de masse, il est peu; CONTENU DE CARTON DE PIÈCES EN VRAC:; FONCTIONNEMENT; vérifier toujours que l'alimentation électrique correspond; GÂCHETTE D’INTERRUPTEUR; Pour démarrer l’outil; Pour arrêter l’outil,
19 Français vOTrE PErCEUSE À PErCUSSION OUvErTUrE DE L`EMBALLAGE ET CONTENU IMPOrTANT: Grâce à des techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ...

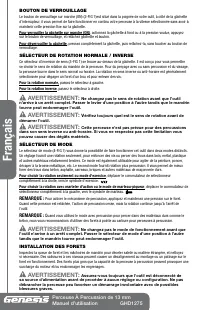

Page 8 - BOUTON DE VERROUILLAGE; Pour verrouiller la gâchette sur marche (ON); Pour déverrouiller la gâchette; SÉLECTEUR DE ROTATION NORMALE / INVERSE; Pour la rotation normale,; Pour la rotation inverse; SÉLECTEUR DE MODE; Pour choisir la rotation seulement ou mode d'exercice; REMARQUE; INSTALLATION DES FORETS
Français Perceuse À Percussion de 13 mmManuel d’utilisation GHD1275 BOUTON DE VERROUILLAGE Le bouton de verrouillage sur marche (ON) (2-fIG 1)est situé dans la poignée de votre outil, à côté de la gâchette d’interrupteur, il vous permet de faire fonctionner en continu votre perceuse à la vitesse sél...

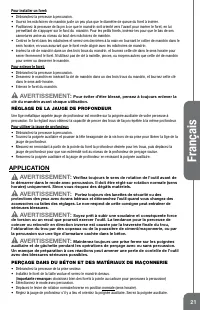

Page 9 - Pour installer un foret; RÉGLAGE DE LA JAUGE DE PROFONDEUR; Pour utiliser la jauge de profondeur:; PERÇAGE DANS DU BÉTON ET DES MATÉRIAUX DE MAÇONNERIE; mportante remarque
21 Français Pour installer un foret : • Débranchez la perceuse à percussion.• Ouvrez les mâchoires de mandrin juste un peu plus que le diamètre de queue du foret à insérer.• Positionnez la perceuse de façon à ce que le mandrin soit orienté vers l’avant pour insérer le foret, en lui permettant de s’a...

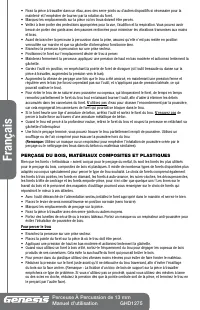

Page 10 - PERÇAGE DU BOIS, MATÉRIAUX COMPOSITES ET PLASTIQUES; Pour percer le trou
Français Perceuse À Percussion de 13 mmManuel d’utilisation GHD1275 • fixez la pièce à travailler dans un étau, avec des serre-joints ou d’autres dispositifs si nécessaire pour la maintenir et l’empêcher de tourner par la rotation du foret. • Marquez les emplacements sur la pièce où les trous doiven...

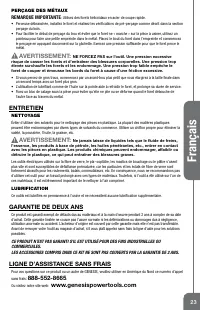

Page 11 - PERÇAGE DES MÉTAUX; REMARQUE IMPORTANTE; NE FOrCEZ PAS sur l’outil. Une pression excessive; ENTrETIEN; NETTOYAGE; Ne jamais laisse de liquides tels que le fluide de freins,; LUBRIFICATION; GArANTIE DE DEUX ANS
23 Français PERÇAGE DES MÉTAUX REMARQUE IMPORTANTE : utilisez des forets hélicoïdaux en acier de coupe rapide. • Perceuse débranchée, installez le foret et réalisez les vérifications de pré-perçage comme décrit dans la section perçage du bois. • Pour faciliter le début de perçage du trou et éviter q...
