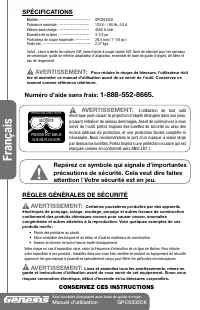

Page 2 - Français; Manuel d’utilisation GPCS535CK; SPÉCIFICATIONS; Pour réduire le risque de blessure, l’utilisateur doit; Numéro d’aide sans frais:; L’utilisation de tout outil; rÈGLES GÉNÉrALES DE SÉCUrITÉ; Certaines poussières produites par des appareils; CONSERVEZ CES INSTRUCTIONS
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK SPÉCIFICATIONS Modèle : ----------------------------------- GPCS535CKPuissance nominale : ------------ --------- 120 V~ / 60 Hz, 5.8 AVitesse sans charge : --------------------- 4500 tr./min Diamètre de la...

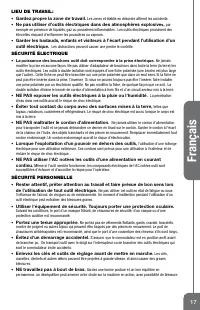

Page 3 - SÉCURITÉ ÉLECTRIQUE
17 Français LIEU DE TRAVAIL: • Gardez propre la zone de travail . Les zones et établis en désordre attirent les accidents. • Ne pas utiliser d’outils électriques dans des atmosphères explosive s, par exemple en présence de liquidés, gaz ou poussières inflammables. Les outils électriques produisent d...

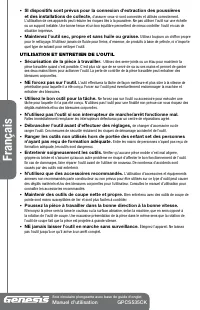

Page 4 - UTILISATION ET ENTRETIEN DE L’OUTIL
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK • SI dispositifs sont prévus pour la connexion d'extraction des poussières et des installations de collecte , d'assurer ceux-ci sont connectés et utilisés correctement. L'utilisation de ces appareils peut ...

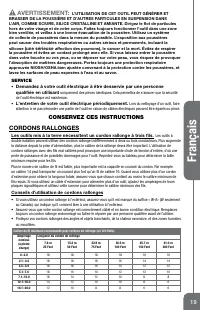

Page 5 - L’UTILISATION DE CET OUTIL PEUT GÉNÉrEr ET; L'entretien de votre outil électrique périodiquement.; COrDONS rALLONGES; Conseils d’utilisation de cordons rallonges
19 Français AvErTISSEMENT: L’UTILISATION DE CET OUTIL PEUT GÉNÉrEr ET BrASSEr DE LA POUSSIÈrE ET D’AUTrES PArTICULES EN SUSPENSION DANS L’AIr, COMME SCIUrE, SILICE CrISTALLINE ET AMIANTE. Dirigez le flot de particules hors de votre visage et de votre corps. Faites toujours fonctionner l’outil dans u...

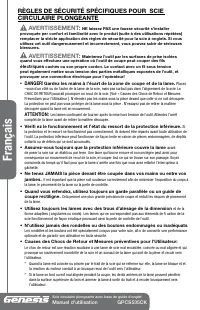

Page 6 - NE laissez PAS une fausse sécurité s’installer; électriques; cachés ou son propre cordon. Le contact avec un fil sous tension; Gardez les mains à l’écart de la zone de coupe et de la lame
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK rÈGLES DE SÉCUrITÉ SPÉCIFIQUES POUr SCIE CIrCULAIrE PLONGEANTE AvErTISSEMENT: NE laissez PAS une fausse sécurité s’installer provoquée per confort et familiarité avec le produit (suite à des utilisations r...

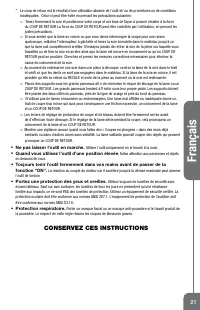

Page 7 - Ne pas laisser l’outil en marche.; Quand vous utilisez l’outil d’une position élevée; • Portez une protection des yeux et oreilles.; • Protection respiratoire.
21 Français * Le coup de retour est le résultat d’une utilisation abusive de l’outil et/ ou de procédures ou de conditions inadéquates . Celui-ci peut être évité en prenant les précautions suivantes:> Tenez fermement la scie et positionnez votre corps et vos bras de façon à pouvoir résister à la ...

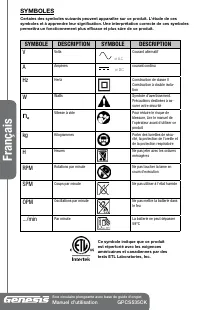

Page 8 - SYMBOLES
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK SYMBOLES Certains des symboles suivants peuvent apparaître sur ce produit. L'étude de ces symboles et à apprendre leur signification. Une interprétation correcte de ces symboles permettra un fonctionnement...

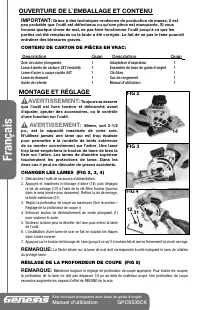

Page 10 - OUvErTUrE DE L`EMBALLAGE ET CONTENU; Grâce à des techniques modernes de production de masse, il est; CONTENU DE CARTON DE PIÈCES EN VRAC:; MONTAGE ET rÉGLAGE; Toujours se assurer; RÉGLAGE DE LA PROFONDEUR DE COUPE (FIG 5)
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK OUvErTUrE DE L`EMBALLAGE ET CONTENU IMPOrTANT: Grâce à des techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque ...

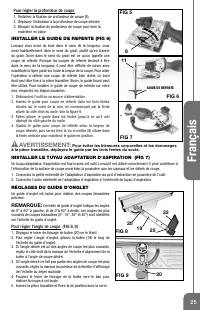

Page 11 - Pour régler la profondeur de coupe; Pour éviter les blessures corporelles et les dommages; INSTALLER LE TUYAU ADAPTATEUR D’ASPIRATION (FIG 7)
25 Français Pour régler la profondeur de coupe 1. Relâchez la fixation de profondeur de coupe (8). 2. Déplacez l’indicateur à la profondeur de coupe désirée.3. Bloquez la fixation de profondeur de coupe pour bien la maintenir en place. INSTALLER LE GUIDE DE REFENTE (FIG 6) Lorsque vous sciez du bois...

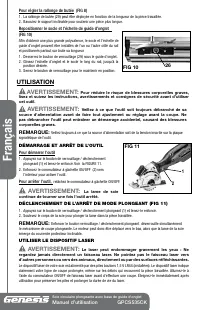

Page 12 - Pour régler la rallonge de butée (FIG 8); UTILISATION; Pour réduire le risque de blessures corporelles graves,; DÉMARRAGE ET ARRÊT DE L’OUTIL; Pour démarrer l'outil; Pour arrêter l’outil,; La lame de scie; DÉCLENCHEMENT DE L’ARRÊT DE MODE PLONGEANT (FIG 11); Le laser peut endommager gravement les yeux : Ne
Français Scie circulaire plongeante avec base de guide d'onglet Manuel d’utilisation GPCS535CK Pour régler la rallonge de butée (FIG 8) 1. La rallonge de butée (29) peut être déployée en fonction de la longueur de la pièce travaillée.2. Basculez le support inclinable pour soutenir une pièce plus lon...

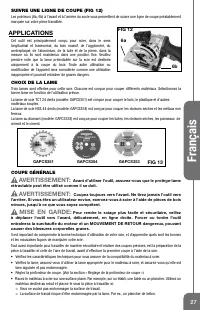

Page 13 - CHOIX DE LA LAME; rétractable peut être utilisé comme il se doit.
27 Français SUIVRE UNE LIGNE DE COUPE (FIG 12) Les pointeurs (6a, 6b) à l’avant et à l’arrière du socle vous permettent de suivre une ligne de coupe préalablement marquée sur votre pièce travaillée. APPLICATIONS Cet outil est principalement conçu pour scier, dans le sens longitudinal et transversal,...

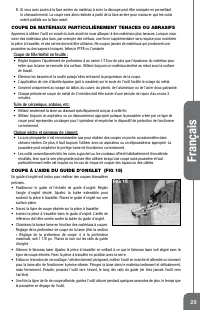

Page 15 - COUPE DE MATÉRIAUX PARTICULIÈREMENT TENACES OU ABRASIFS; Cloison sèche et panneau de ciment:; COUPE À L’AIDE DU GUIDE D’ONGLET (FIG 15)
29 Français III. Si vous avez accès à la face arrière du matériau à scier, la découpe peut être marquée en permettant le chevauchement. La coupe sera alors réalisée à partir de la face arrière pour s’assurer que les coins soient parfaits sur la face avant. COUPE DE MATÉRIAUX PARTICULIÈREMENT TENACES...

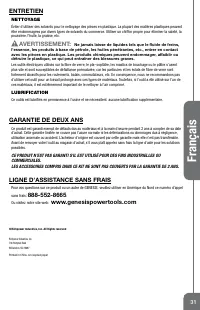

Page 17 - ENTrETIEN; NETTOYAGE; Ne jamais laisse de liquides tels que le fluide de freins,; LUBRIFICATION; GArANTIE DE DEUX ANS
31 Français ENTrETIEN NETTOYAGE Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc. ...
