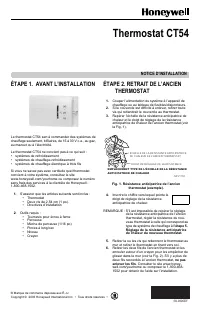

® Marque de commerce déposée aux É.-U.Copyright © 2003 Honeywell International Inc. • Tous droits réservés • NOTICE D'INSTALLATION 69-1696EF Thermostat CT54 ÉTAPE 1. AVANT L’INSTALLATION Le thermostat CT54 sert à commander des systèmes de chauffage seulement, bifilaires, de 15 à 30 V c.a., au gaz, a...

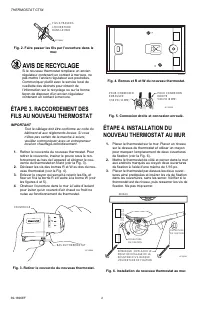

THERMOSTAT CT54 69-1696EF 2 Fig. 2. Faire passer les fils par l’ouverture dans le mur. AVIS DE RECYCLAGE Si le nouveau thermostat remplace un ancien régulateur contenant un contact à mercure, ne pas mettre l’ancien régulateur aux poubelles. Communiquer plutôt avec le service local de cueillette des ...

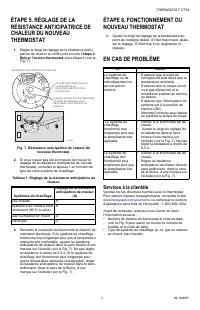

THERMOSTAT CT54 3 69-1696EF ÉTAPE 5. RÉGLAGE DE LA RÉSISTANCE ANTICIPATRICE DE CHALEUR DU NOUVEAU THERMOSTAT 1. Régler le doigt de réglage de la résistance antici-patrice de chaleur au chiffre pris en note l’étape 2. Retirer l’ancien thermostat , sous-étape 4 (voir la Fig. 7). Fig. 7. Résistance ant...
