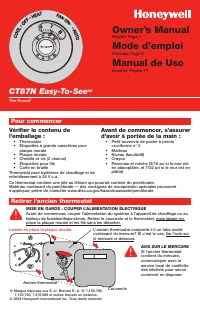

Vérifier le contenu de l’emballage : • Thermostat • Étiquettes à grands caractères pour plaque murale • Plaque murale • Cheville et vis (2 chacun) • Étiquettes pour fils • Carte en braille Thermostat pour systèmes de chauffage et de refroidissement à 24 V c.a. Avant de commencer, s’assurer d’avoir à...

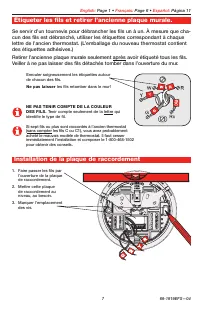

English: Page 1 • Français: Page 6 • Español: Página 11 7 69-1919EFS—04 1. Faire passer les fils par l’ouverture de la plaque de raccordement. 2. Mettre cette plaque de raccordement au niveau, au besoin. 3. Marquer l’emplacement des vis. Étiqueter les fils et retirer l’ancienne plaque murale. Enroul...

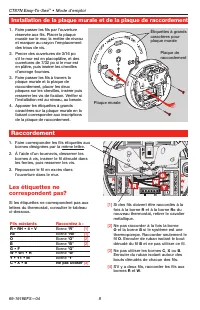

CT87N Easy-To-See TM • Mode d’emploi 69-1919EFS—04 8 1. Faire correspondre les fils étiquetés aux bornes désignées par la même lettre. 2. À l’aide d’un tournevis, desserrer les bornes à vis, insérer le fil dénudé dans les fentes, puis resserrer les vis. 3. Repousser le fil en excès dans l’ouverture ...
