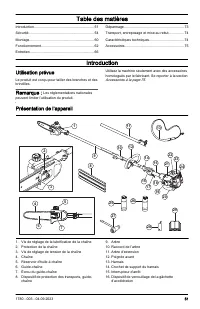

Page 2 - Utilisation prévue

Table des matières Introduction............................................................. 51Sécurité................................................................... 54Montage.................................................................. 60Fonctionnement........................................

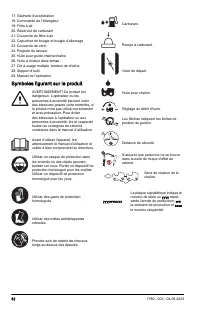

Page 3 - Symboles figurant sur le produit

17. Gâchette d'accélération18. Commande de l’étrangleur19. Filtre à air20. Réservoir de carburant21. Couvercle du filtre à air22. Capuchon de bougie et bougie d’allumage23. Couvercle de vérin24. Poignée du lanceur25. Huile pour guide-chaîne/chaîne26. Huile à moteur deux-temps27. Clé à usage multiple...

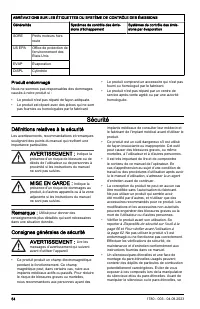

Page 5 - Sécurité; Définitions relatives à la sécurité

ABRÉVIATIONS SUR LES ÉTIQUETTES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS Généralités Systèmes de contrôle des émis- sions d’échappement Systèmes de contrôle des émis- sions par évaporation SORE Petits moteurs hors route US EPA Office de protection de l'environnement des États-Unis EVAP Évaporation DISPL...

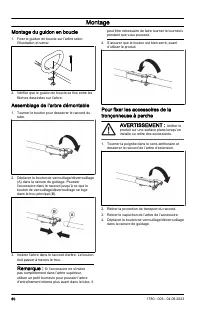

Page 11 - Montage; Montage du guidon en boucle

Montage Montage du guidon en boucle 1. Fixer le guidon en boucle sur l’arbre selon l’illustration et serrer. 2. Vérifier que le guidon en boucle se fixe entre les flèches dessinées sur l’arbre. Assemblage de l’arbre démontable 1. Tourner le bouton pour desserrer le raccord du tube. 2. Déplacer le bo...

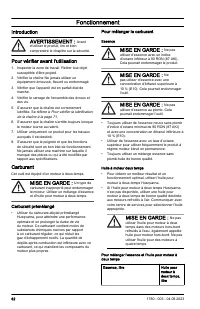

Page 13 - Fonctionnement

Fonctionnement Introduction AVERTISSEMENT : Avant d’utiliser le produit, lire et bien comprendre le chapitre sur la sécurité. Pour vérifier avant l’utilisation 1. Inspecter la zone de travail. Retirer tout objet susceptible d’être projeté. 2. Vérifier la chaîne Ne jamais utiliser un équipement émous...

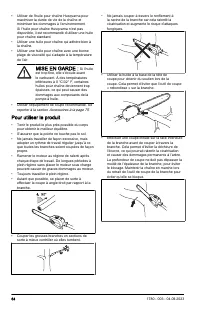

Page 15 - Pour utiliser le produit

• Utiliser de l’huile pour chaîne Husqvarna pour maximiser la durée de vie de la chaîne et minimiser les dommages à l’environnement. Si l’huile pour chaîne Husqvarna n’est pas disponible, il est recommandé d’utiliser une huile pour chaîne standard. • Utiliser une huile pour chaîne qui adhère bien à ...

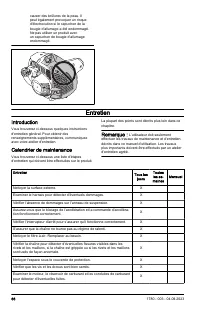

Page 17 - Entretien

causer des brûlures de la peau. Il peut également provoquer un risque d’électrocution si le capuchon de la bougie d’allumage a été endommagé. Ne pas utiliser un produit avec un capuchon de bougie d’allumage endommagé. Entretien Introduction Vous trouverez ci-dessous quelques instructions d'entretien...

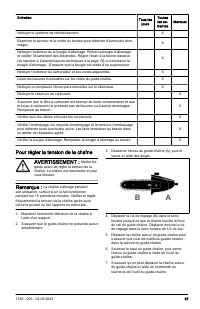

Page 18 - Pour régler la tension de la chaîne

Entretien Tous les jours Toutes les se- maines Mensuel Nettoyer le système de refroidissement. X Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dom- mages. X Nettoyer l’extérieur de la bougie d’allumage. Retirer la bougie d’allumage et vérifier l’écartement des électrodes. Régl...

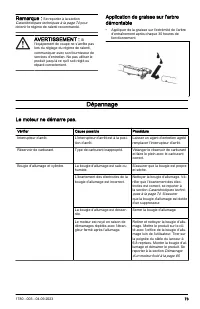

Page 24 - Dépannage; Le moteur ne démarre pas.

Remarque : Se reporter à la section Caractéristiques techniques à la page 74 pour obtenir le régime de ralenti recommandé. AVERTISSEMENT : Si l’équipement de coupe ne s’arrête pas lors du réglage du régime de ralenti, communiquer avec son fournisseur de services d’entretien. Ne pas utiliser le produ...

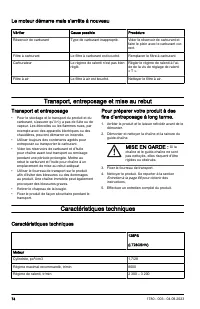

Page 25 - Le moteur démarre mais s’arrête à nouveau; Transport, entreposage et mise au rebut; Transport et entreposage; Caractéristiques techniques

Le moteur démarre mais s’arrête à nouveau Vérifier Cause possible Procédure Réservoir de carburant Type de carburant inapproprié. Vider le réservoir de carburant et faire le plein avec le carburant cor- rect. Filtre à carburant Le filtre à carburant est bouché. Remplacer le filtre à carburant. Carbu...

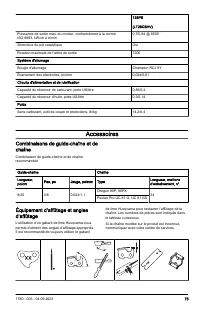

Page 26 - Accessoires; Combinaisons de guide-chaîne et de

128PS (LT28CSHV) Puissance de sortie max. du moteur, conformément à la norme ISO 8893, kW/ch à tr/min 0,7/0,94 @ 8500 Silencieux du pot catalytique Oui Rotation maximale de l’arbre de sortie 7200 Système d'allumage Bougie d'allumage Champion RCJ 8Y Écartement des électrodes, po/mm 0,024/0,61 Circuit...

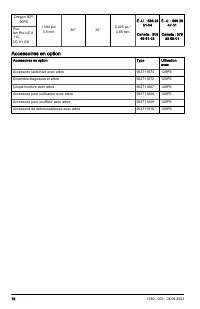

Page 27 - Accessoires en option

Oregon 90P, 90PX 11/64 po/ 4,5 mm 80° 30° 0,025 po / 0,65 mm É.-U. : 596 28 51-04 Canada : 505 69 81-03 É.-U. : 596 28 47-01 Canada : 579 55 88-01 Pou- lan Pro UC 8 1 G, UC 81 GS Accessoires en option Accessoires en option Type Utilisation avec Accessoire taille-haie avec arbre 952711674 128PS Ensem...
