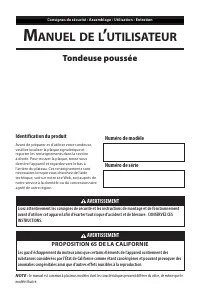

Page 1 - NOTE; anuel; Tondeuse poussée; AVERTISSEMENT
NOTE : Ce manuel est commun à plusieurs modèles dont les caractéristiques peuvent différer du vôtre, de même que le modèle illustré. M anuel de l ’ utilisateur Consignes de sécurité • Assemblage • Utilisation • Entretien Tondeuse poussée AVERTISSEMENT Lisez attentivement les consignes de sécurité et...

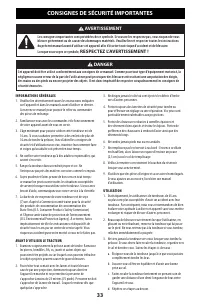

Page 2 - CONSIGNES DE SÉCURITÉ IMPORTANTES
33 CONSIGNES DE SÉCURITÉ IMPORTANTES INFORMATIONS GÉNÉRALES 1. Veuillez lire attentivement toutes les instructions indiquées sur l’appareil et dans les manuels avant d’utiliser ce dernier. Conservez ce manuel pour pouvoir le relire ou commander des pièces de rechange. 2. Familiarisez-vous avec les c...

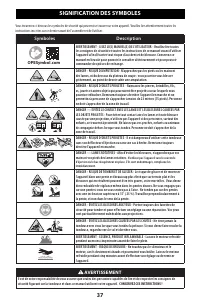

Page 6 - SIGNIFICATION DES SYMBOLES; Symboles
37 SIGNIFICATION DES SYMBOLES Vous trouverez ci-dessous les symboles de sécurité qui peuvent se trouver sur votre appareil. Veuillez lire attentivement toutes les instructions inscrites sur ce dernier avant de l’assembler et de l’utiliser. Symboles Description OPESymbol.com AVERTISSEMENT - LISEZ LE(...

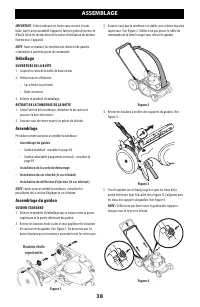

Page 7 - ASSEMBLAGE; Déballage; Assemblage; Assemblage du guidon; Boutons étoile
38 ASSEMBLAGE IMPORTANT : Cette tondeuse est livrée sans essence et sans huile. Après avoir assemblé l’appareil, faites le plein d’essence et d’huile selon les instructions de la notice d’utilisation du moteur fournie avec l’appareil. NOTE : Dans ce manuel, les mentions de droite et de gauche s’ente...

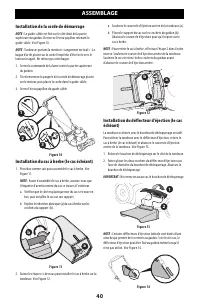

Page 9 - Installation de la corde de démarrage; Installation du sac à herbe (le cas échéant)
40 ASSEMBLAGE Installation de la corde de démarrage NOTE : Le guide-câble est fixé sur le côté droit de la partie supérieure du guidon. Desserrez l’écrou papillon retenant le guide-câble. Voir Figure 10. NOTE : Tondeuses portant la mention « rangement vertical » : La bague d’arrêt placée sur la cord...

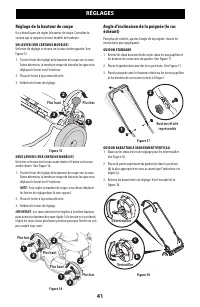

Page 10 - RÉGLAGES; Réglage de la hauteur de coupe
41 RÉGLAGES Réglage de la hauteur de coupe Il y a deux façons de régler la hauteur de coupe. Consultez la section qui se rapporte à votre modèle de tondeuse. UN LEVIER (SUR CERTAINS MODÈLES) Un levier de réglage se trouve sur la roue arrière gauche. Voir Figure 15. 1. Tirez le levier de réglage de l...

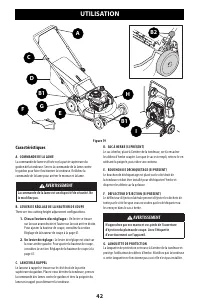

Page 11 - UTILISATION; Caractéristiques
42 UTILISATION Caractéristiques A. COMMANDE DE LA LAME La commande de lame est fixée sur la partie supérieure du guidon de la tondeuse. Serrez la commande de la lame contre le guidon pour faire fonctionner la tondeuse. Relâchez la commande de la lame pour arrêter le moteur et la lame. AVERTISSEMENT ...

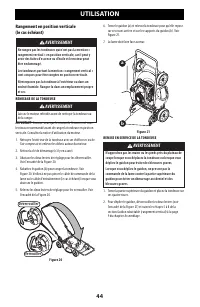

Page 13 - Déverrouiller
44 UTILISATION Rangement en position verticale (le cas échéant) AVERTISSEMENT Ne rangez pas les tondeuses qui n’ont pas la mention « rangement vertical » en position verticale, car il peut y avoir des fuites d’essence ou d’huile et le moteur peut être endommagé.Les tondeuses portant la mention « ran...

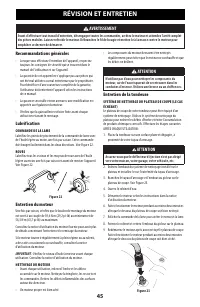

Page 14 - RÉVISION ET ENTRETIEN; Recommandations générales; Entretien du moteur; Entretien de la tondeuse; ATTENTION
45 RÉVISION ET ENTRETIEN AVERTISSEMENT Avant d’effectuer tout travail d’entretien, désengagez toutes les commandes, arrêtez le moteur et attendez l’arrêt complet des pièces mobiles. Laissez refroidir le moteur. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour empêcher ce der...

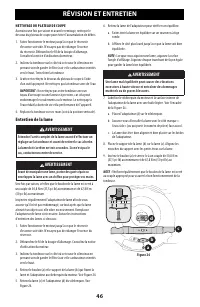

Page 15 - Entretien de la lame
46 RÉVISION ET ENTRETIEN 6. Retirez la lame de l’adaptateur pour vérifier son équilibre. a. Faites tenir la lame en équilibre sur un tournevis à tige ronde. b. Affûtez le côté plus lourd jusqu’à ce que la lame soit bien équilibrée. NOTE : Lorsque vous aiguisez une lame, aiguisez-la selon l’angle d’a...
