Maxair C5160V1-MAP - Manuel d'utilisation

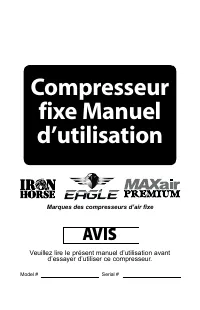

Page 3 - Veuillez lire le présent manuel d’utilisation avant; AVIS; Marques des compresseurs d’air fixe

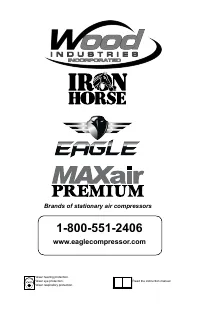

Compresseur fixe Manuel d’utilisation Veuillez lire le présent manuel d’utilisation avant d’essayer d’utiliser ce compresseur. AVIS Model # Serial # Marques des compresseurs d’air fixe

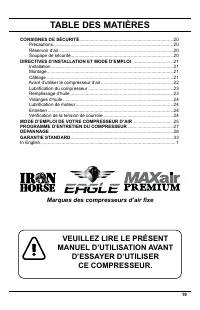

Page 4 - tabledesmatiÈres

19 VeuilleZlireleprÉsent manueld’utilisationaVant d’essayerd’utiliser CeCompresseur. ConsignesdesÉCuritÉ .......................................................................... 20 Précautions............................................................................................... 20 R...

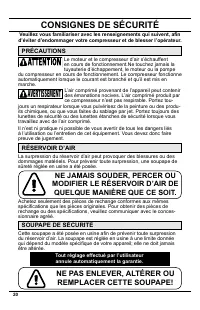

Page 5 - ConsignesdesÉCuritÉ; prÉCautions; AVERTISSEMENT; rÉserVoird’air; neJamaissouder,perCerou; soupapedesÉCuritÉ; nepasenleVer,altÉrerou

20 ConsignesdesÉCuritÉ Veuillez vous familiariser avec les renseignements qui suivent, afin d’éviterd’endommagervotrecompresseuretdeblesserl’opérateur. prÉCautions Le moteur et le compresseur d’air s’échauffent en cours de fonctionnement.Ne touchez jamais la tuyauterie d’échappement, le moteur ou la...

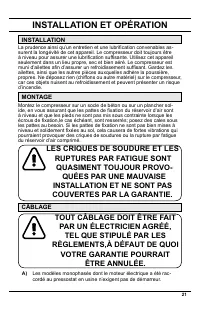

Page 6 - installationetopÉration; montage; CÂblage

21 installationetopÉration installation La prudence ainsi qu’un entretien et une lubrification convenables as - surent la longévité de cet appareil. Le compresseur doit toujours être à niveau pour assurer une lubrification suffisante. Utilisez cet appareil seulement dans un lieu propre, sec et bien ...

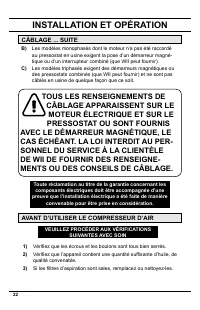

Page 7 - aVantd’utiliserleCompresseurd’air

22 installationetopÉration b) Les modèles monophasés dont le moteur n’a pas été raccordé au pressostat en usine exigent la pose d’un démarreur magné- tique ou d’un interrupteur combiné (que WII peut fournir). C) Les modèles triphasés exigent des démarreurs magnétiques ou des pressostats combinés (qu...

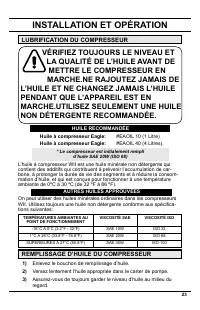

Page 8 - lubrifiCationduCompresseur; remplissaged’huileduCompresseur

2 VÉrifieZtouJoursleniVeauet laQualitÉdel’huileaVantde mettreleCompresseuren marChe.neraJouteZJamaisde l’huileetneChangeZJamaisl’huile pendantQuel’appareilesten marChe.utiliseZseulementunehuile nondÉtergentereCommandÉe. huilereCommandÉe huileàcompresseureagle: #EAOIL 10 (1 Litre) huileàcompresseure...

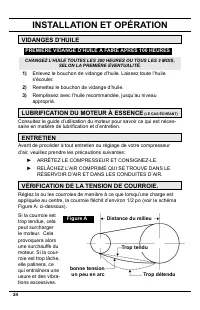

Page 9 - Vidangesd’huile; lubrifiCationdumoteurÀessenCe; entretien; VÉrifiCationdelatensiondeCourroie.

24 installationetopÉration Vidangesd’huile CHANGEZ L’HUILE TOUTES LES 300 HEURES OU TOUS LES 3 MOIS, SELON LA PREMIÈRE ÉVENTUALITÉ. 1) Enlevez le bouchon de vidange d’huile. Laissez toute l’huile s’écouler. 2) Remettez le bouchon de vidange d’huile. ) Remplissez avec l’huile recommandée, jusqu’au ni...

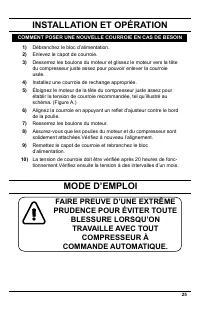

Page 10 - fairepreuVed’uneeXtrÊme

25 1) Débranchez le bloc d’alimentation. 2) Enlevez le capot de courroie. ) Desserrez les boulons du moteur et glissez le moteur vers la tête du compresseur juste assez pour pouvoir enlever la courroie usée. 4) Installez une courroie de rechange appropriée. 5) Éloignez le moteur de la tête du compre...

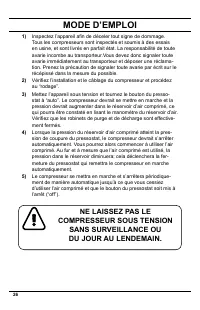

Page 11 - moded’emploi; nelaisseZpasle

26 moded’emploi 1) Inspectez l’appareil afin de déceler tout signe de dommage. Tous les compresseurs sont inspectés et soumis à des essais en usine, et sont livrés en parfait état. La responsabilité de toute avarie incombe au transporteur.Vous devez donc signaler toute avarie immédiatement au transp...

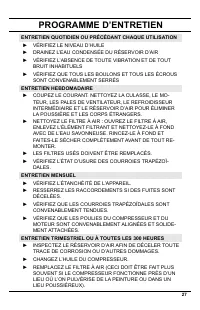

Page 12 - programmed’entretien

2 programmed’entretien entretienQuotidienouprÉCÉdantChaQueutilisation ► VÉRIFIEZ LE NIVEAU D’HUILE ► DRAINEZ L’EAU CONDENSÉE DU RÉSERVOIR D’AIR ► VÉRIFIEZ L’ABSENCE DE TOUTE VIBRATION ET DE TOUT BRUIT INHABITUELS ► VÉRIFIEZ QUE TOUS LES BOULONS ET TOUS LES ÉCROUS SONT CONVENABLEMENT SERRÉS entretien...

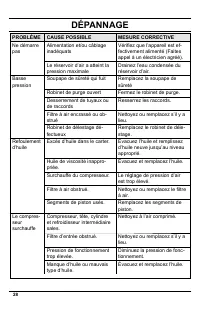

Page 13 - dÉpannage

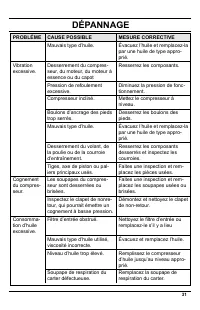

28 dÉpannage problÉme Causepossible mesureCorreCtiVe Ne démarre pas Alimentation et/ou câblage inadéquats Vérifiez que l’appareil est ef - fectivement alimenté (Faites appel à un électricien agréé). Le réservoir d’air a atteint la pression maximale Drainez l’eau condensée du réservoir d’air. Basse p...

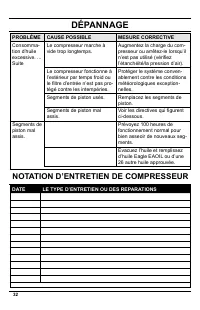

Page 17 - notationd’entretiendeCompresseur

2 dÉpannage problÉme Causepossible mesureCorreCtiVe Consomma- tion d’huile excessive. ... Suite Le compresseur marche à vide trop longtemps. Augmentez la charge du com- presseur ou arrêtez-le lorsqu’il n’est pas utilisé (vérifiez l’étanchéité/la pression d’air). Le compresseur fonctionne à l’extérie...
