Page 26 - Table des matières
1 Table des matières Démarrage rapide ........................................................................................................ 3 Avertissement pour l’installation des entretoises ................................................ 5Zone de protection .......................................
Page 28 - Démarrage rapide; Outils de préparation et composants
3 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidé...
Page 29 - Informations de sécurité
4 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas ...
Page 40 - Caractéristiques
16 Caractéristiques CPU ∙ Support des processeurs AMD Ryzen™ série 7000* ∙ Socket AM5 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché. Chipset Chipset AMD B650 Mémoire ∙ 4 x slot...
Page 44 - Contenu
21 Contenu Vérifiez tous les articles dans le carton d’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide• 1 x avis réglementaire de l’Union européenne Câble • 2 x câble SATA 6G Accessoires • 1 x set d’antenne Wi-Fi•...

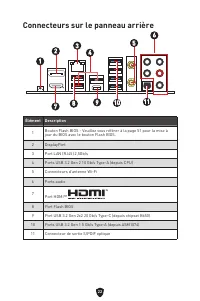

Page 45 - Connecteurs sur le panneau arrière
22 Connecteurs sur le panneau arrière Élément Description 1 Bouton Flash BIOS - Veuillez vous référer à la page 51 pour la mise à jour du BIOS avec le bouton Flash BIOS. 2 DisplayPort 3 Port LAN (RJ45) 2,5Gb/s 4 Ports USB 3.2 Gen 2 10 Gb/s Type-A (depuis CPU) 5 Connecteurs d’antenne Wi-Fi 6 Ports au...
Page 46 - microphone
23 Tableau explicatif de l’état de la LED du port LAN LED indiquant la connexion et l’activité État Description Éteint Pas de connexion Jaune Connexion correcte Clignote Activité en cours LED indiquant la vitesse État Vitesse Éteint 10 Mb/s Vert 100 Mb/s / 1 Gb/s Orange 2,5 Gb/s Connexion des prises...

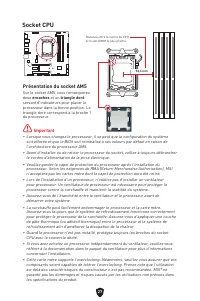

Page 50 - Socket CPU; Présentation du socket AM5
27 Socket CPU ⚠ Important ∙ Lorsque vous changez le processeur, il se peut que la configuration du système soit effacée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de l’architecture du processeur AM5. ∙ Avant d’installer ou de retirer le processeur du socket, veillez à tou...
Page 51 - Slots DIMM; Installation recommandée de module mémoire
28 Slots DIMM DIMMA1 DIMMB1 Canal A Canal B DIMMA2 DIMMB2 Installation recommandée de module mémoire ⚠ Important ∙ Veillez à toujours insérer un module de mémoire dans le slot DIMMA2 en premier. ∙ Pour garantir la stabilité du système au mode de double canal, assurez-vous d’installer les modules ...
Page 53 - Installation du module M.2
30 M2_1~2 : Slots M.2 (Touche M) M2_1 M2_2 ⚠ Important ∙ Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez les plaques M.2 ou les cubes en caoutchouc dans les slots M.2 avant d’installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte ...
Page 58 - JUSB4 : Connecteur de panneau avant USB 3.2 Gen 2
35 JUSB4 : Connecteur de panneau avant USB 3.2 Gen 2 Type-C Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 10 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le b...
Page 59 - JTPM1 : Connecteur de module TPM
36 JUSB1~2 : Connecteurs USB 2.0 Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant. ⚠ Important ∙ Notez que les broches VCC et Terre doivent être branchées correctement afin d’éviter tout dommage sur la carte mère. ∙ Pour recharger votre iPad, iPhone et iPod par l’i...
Page 60 - JDASH1 : Connecteur du contrôleur de réglages
37 Normal(défaut) Démarrez avec les paramètres BIOS enregistrés. Activé Appliquer les paramètres par défaut du BIOS et le mode PCIe inférieur (depuis CPU) pour le démarrage sécurisé. JOC_FS1 : Cavalier de démarrage sécurisé Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le syst...
Page 61 - ventilateur
38 CPU_FAN1, PUMP_FAN1, SYS_FAN1~3 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contr...
Page 63 - Connexion du ruban LED RGB; Connexion du ventilateur LED RGB
40 ⚠ Important ∙ Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d’une longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). ∙ Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l’alimentation et à débrancher le cordon...
Page 64 - Connexion du ruban LED RGB adressable
41 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal ...

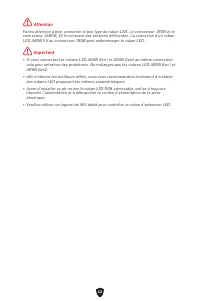

Page 65 - Attention
42 ⚠ Attention Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JARGB_V2 fournissent des tensions différentes. La connexion d’un ruban LED ARGB 5 V au connecteur JRGB peut endommager le ruban LED. ⚠ Important ∙ Si vous connectez les rubans LED ARGB G...
Page 66 - LED embarquées
43 EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. LED embarquées CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n’est pas détect...
Page 67 - Installer Windows 10/Windows 11
44 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/...
Page 68 - Installer les pilotes avec MSI Driver Utility Installer
45 Installer les pilotes avec MSI Driver Utility Installer ⚠ Important ∙ Certaines nouvelles puces réseau ne sont pas prises en charge par Windows 10/ Windows 11. Il est recommandé d’installer le pilote LAN avant d’installer les pilotes avec MSI Driver Utility Installer. Veuillez vous référer au s...
Page 70 - Guide d’utilisation de MSI Center
47 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Ave...
Page 71 - Avantages de l’UEFI; Comment vérifier le mode BIOS ?
48 UEFI BIOS Le BIOS UEFI de MSI est compatible avec l’architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS t...
