Powermate 024-0299CT - Manuel d'utilisation
Marteau pneumatique Powermate 024-0299CT - Manuel d'utilisation, à lire gratuitement en ligne au format PDF. Nous espérons que cela vous aidera à résoudre toutes les questions que vous pourriez avoir. Si vous avez encore des questions, contactez-nous via le formulaire de contact.
Table des matières:
- Page 2 – SÉCURITÉ GÉNÉRALE; le plomb des peintures à base de plomb
- Page 4 – Avant d’utiliser l’outil :
- Page 5 – Lubrification du moteur pneumatique; REMARQUE : La circulation de l’huile dans le moteur; Gardez la serviette à l’écart des pièces mobiles !; ENTRETIEN PAR L’UTILISATEUR; SYMPTÔME

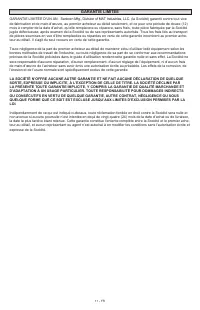

- Page 6 – GARANTIE LIMITÉE; teur au détail. Il s’agit du seul recours en vertu de cette garantie.

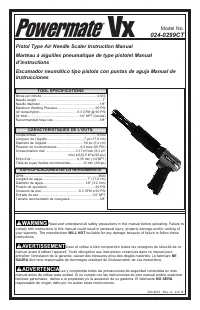

Pistol Type Air Needle Scaler Instruction Manual
Marteau à aiguilles pneumatique de type pistolet Manual
d’instructions
Escamador neumático tipo pistola con puntas de aguja Manual de
instrucciones
200-2974 , Rev. A, 2-4-15
Read and understand all safety precautions in this manual before operating. Failure to
comply with instructions in this manual could result in personal injury, property damage and/or voiding of
your warranty. The manufacturer
WILL NOT
be liable for any damage because of failure to follow these
instructions.
Lisez et veillez à bien comprendre toutes les consignes de sécurité de ce
manuel avant d’utiliser l’appareil. Toute dérogation aux instructions contenues dans ce manuel peut
entraîner l’annulation de la garantie, causer des blessures et/ou des dégâts matériels. Le fabricant
NE
SAURA
être tenu responsable de dommages résultant de l’inobservation de ces instructions.
Lea y comprenda todas las precauciones de seguridad contenidas en este
manual antes de utilizar esta unidad. Si no cumple con las instrucciones de este manual podría ocasionar
lesiones personales, daños a la propiedad y/o la anulación de su garantía. El fabricante
NO SERÁ
responsable de ningún daño por no acatar estas instrucciones.
Model No.
024-0299CT
TOOL SPECIFICATIONS
CARACTÉRISTIQUES DE L’OUTIL
ESPECIFICACIONES DE LA HERRAMIENTA
Blows per minute ............................................................. 4,500
Needle length ........................................................................ 7”
Needle diameter ................................................................. 1/8”
Maximum Working Pressure ......................................... 90 PSI
Air consumption ......................................... 6.3 CFM @ 90 PSI
Air Inlet ........................................................ 1/4” NPT (female)
Recommended hose size ................................................... 3/8”
Coups-minute .................................................................. 4,500
Longueur de l’aiguille ........................................7 po (17,8 cm)
Diamètre de l’aiguille ........................................1/8 po (0,3 cm)
Pression de fonctionnement ..........................6,2 bars (90 PSI)
Consommation d’air .................................0,17 m³/min (6,3 pi³/
min) à 620,5 kPa (90 psi)
Entré d’air .................................................. 6,35 mm (1/4”NPT)
Taille de tuyau flexible recommandée............. 10 mm (3/8 po)
GPM ................................................................................. 3600
Longitud de aguja ................................................. 7” (17.8 cm)
Diámetro de aguja .............................................. 1/8” (3.2 mm)
Presión de operación .................................................... 90 PSI
Consumo de aire ......................................... 6.3 CFM a 90 PSI
Entrada de aire ...........................................................1/4” NPT
Tamaño recomendado de manguera ................................. 3/8”
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Résumé

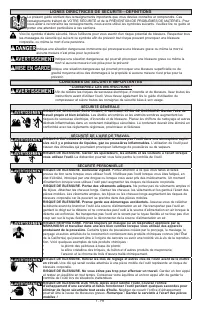

7 - FR LIGNES DIRECTRICES DE SÉCURITÉ—DÉFINITIONS CONSIGNES DE SÉCURITÉ IMPORTANTES Le présent guide contient des renseignements importants que vous devriez connaître et comprendre. Ces renseignements traitent de VOTRE SÉCURITÉ et de la PRÉVENTION DE PROBLÈMES DE MATÉRIEL. Pour vous aider à reconnaî...

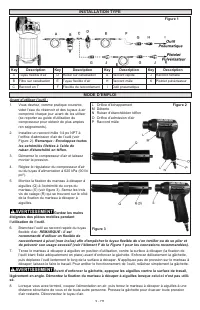

MODE D’EMPLOI INSTALLATION TYPE Key Description Key Description Key Description Key Description A Tuyau flexible d’air D Huilier sur canalisation G Raccord rapide J Raccord femelle B Filtre sur canalisation E Tuyau flexible d’air H Raccord mâle K Pistolet pulvérisateur C Raccord en T F Flexible de r...

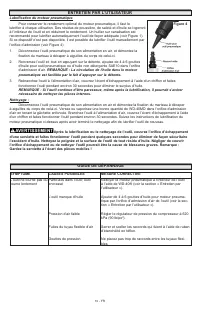

10 - FR Lubrification du moteur pneumatique Pour conserver le rendement optimal du moteur pneumatique, il faut le Figure 4 lubrifier à chaque utilisation. Des résidus de poussière, de saleté et d’huile se logeront à l’intérieur de l’outil et en réduiront le rendement. Un huilier sur canalis...
