Cub Cadet 3X 30" MAX EFI IntelliPower - Manuel d'utilisation

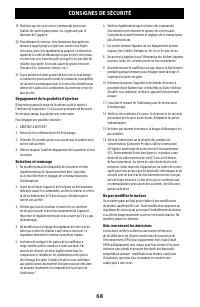

68 CONSIGNES DE SÉCURITÉ 19. N’utilisez que des accessoires (contrepoids pour roues, chaînes de traction pour pneus, etc.) approuvés par le fabricant de l’appareil. 20. Pour démarrer le moteur, tirez lentement la poignée du lanceur à rappel jusqu’à ce que vous sentiez une légère résistance, puis tir...

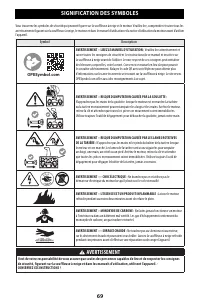

69 SIGNIFICATION DES SYMBOLES Vous trouverez les symboles de sécurité qui peuvent figurer sur la souffleuse à neige et le moteur. Veuillez lire, comprendre et suivre tous les avertissements figurant sur la souffleuse à neige, le moteur et dans le manuel d’utilisation et la notice d’utilisation du mo...

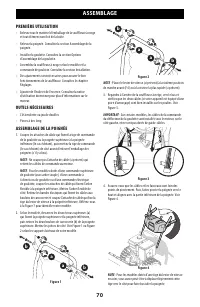

70 ASSEMBLAGE PREMIÈRE UTILISATION • Enlevez tout le matériel d’emballage de la souffleuse à neige et tout élément non fixé de la boîte. • Relevez la poignée. Consultez la section Assemblage de la poignée. • Installez la goulotte. Consultez la section Options d’assemblage de la goulotte. • Assemblez...

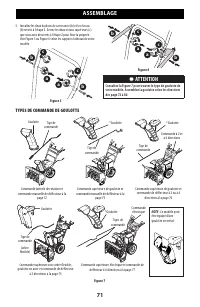

71 ASSEMBLAGE 5. Installez les deux boulons de carrosserie (b) et les écrous (b) retirés à l’étape 2. Serrez les deux écrous supérieurs (c) que vous avez desserrés à l’étape 2 pour fixer la poignée. Voir Figure 5 ou Figure 6 selon les supports latéraux de votre modèle. a a b b c c Figure 5 a a c c b...

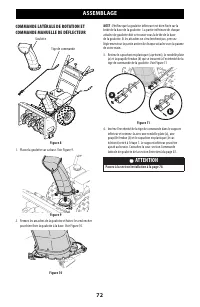

72 ASSEMBLAGE COMMANDE LATÉRALE DE ROTATION ET COMMANDE MANUELLE DE DÉFLECTEUR Tige de commande Goulotte Figure 8 1. Placez la goulotte sur sa base. Voir Figure 9. Figure 9 2. Fermez les attaches de la goulotte et faites-les enclencher pour bien fixer la goulotte à la base. Voir Figure 10. Figure 10...

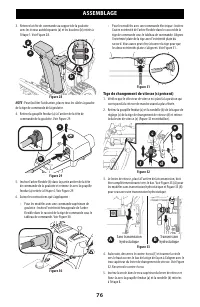

76 ASSEMBLAGE 3. Retenez la tête de commande au support de la goulotte avec les écrous autobloquants (a) et les boulons (b) retirés à l’étape 1. Voir Figure 28. a a b b Figure 28 NOTE : Pour faciliter l’utilisation, placez tous les câbles à gauche de la tige de commande de la goulotte.4. Retirez la ...

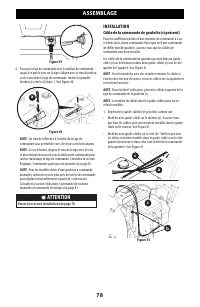

78 ASSEMBLAGE Figure 39 6. Poussez la tige de commande vers le tableau de commande jusqu’à ce que le trou sur la tige s’aligne avec le trou du milieu sur le raccord de la tige de commande. Insérez la goupille fendue (a) retirée à l’étape 1. Voir Figure 40. a Figure 40 NOTE : Un trou de référence à l...

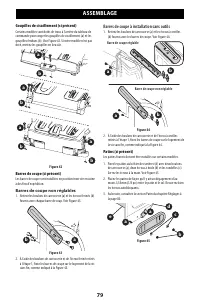

79 ASSEMBLAGE Goupilles de cisaillement (si présent) Certains modèles sont dotés de trous à l’arrière du tableau de commande pour ranger les goupilles de cisaillement (a) et les goupilles fendues (b). Voir Figure 42. Si votre modèle n’est pas doté, mettez les goupilles en lieu sûr. a a a b b b b a F...

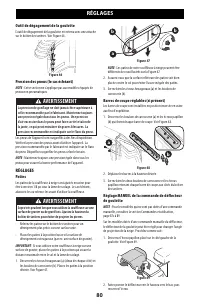

80 RÉGLAGES Outil de dégagement de la goulotte L’outil de dégagement de la goulotte est retenu avec une attache sur le boîtier des tarières. Voir Figure 46. Figure 46 Pression des pneus (le cas échéant) NOTE : Cette section ne s’applique pas aux modèles équipés de pneus non pneumatiques. AVERTISSEM...

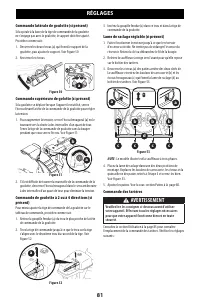

81 RÉGLAGES Commande latérale de goulotte (si présent) Si la spirale à la base de la tige de commande de la goulotte ne s'engage pas avec la goulotte, le support doit être ajusté. Procédez comme suit :1. Desserrez les deux écrous (a) qui fixent le support de la goulotte, puis ajustez le support. Voi...

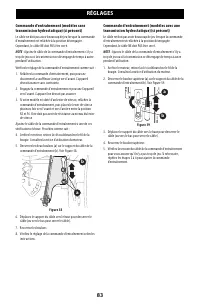

83 RÉGLAGES Commande d'entraînement (modèles sans transmission hydrostatique) (si présent) Le câble ne doit pas avoir beaucoup de jeu lorsque la commande d'entraînement est relâchée à la position désengagée. Cependant, le câble NE doit PAS être serré. NOTE : Ajustez le câble de la commande d'entraîn...

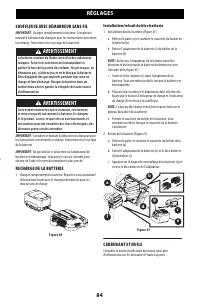

84 RÉGLAGES SOUFFLEUSE AVEC DÉMARREUR SANS FIL IMPORTANT : Chargez complètement la batterie. Consultez le manuel d’utilisation du chargeur pour les instructions concernant la recharge, l’entretien et le recyclage de la batterie. AVERTISSEMENT La batterie contient du fluide corrosif et des substance...

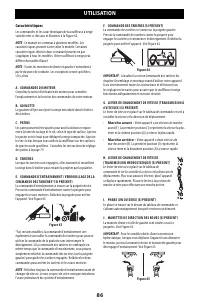

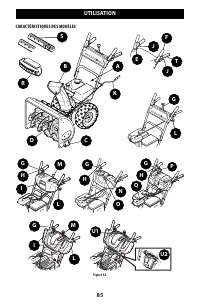

86 UTILISATION Caractéristiques Les commandes et les caractéristiques de la souffleuse à neige sont décrites ci-dessous et illustrées à la Figure 62. NOTE : Ce manuel est commun à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines caractéristiques décrites dans ce manu...

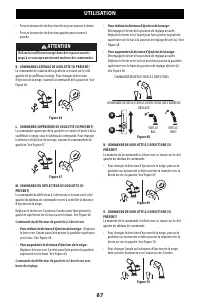

87 UTILISATION • Pour réduire la distance d’éjection de la neige : Désengagez le levier de la position de réglage actuelle. Déplacez le levier vers l’avant pour faire pivoter la goulotte supérieure vers le bas à la position de réglage désirée (a). Voir Figure 68. • Pour augmenter la distance d’éjec...

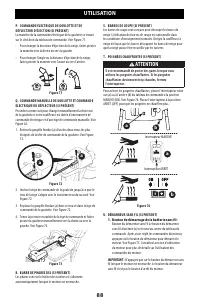

88 UTILISATION P. COMMANDE ÉLECTRIQUE DE GOULOTTE ET DE DÉFLECTEUR D’ÉJECTION (SI PRÉSENT) La manette de la commande électrique de la goulotte se trouve sur le côté droit du tableau de commande. Voir Figure 71. • Pour changer la direction d’éjection de la neige, faites pivoter la manette vers la dro...

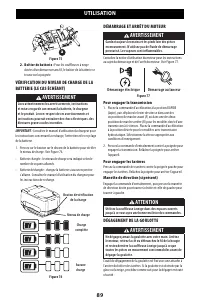

89 UTILISATION DÉMARRAGE ET ARRÊT DU MOTEUR AVERTISSEMENT Gardez toujours les mains et les pieds loin des pièces en mouvement. N’utilisez pas de fluide de démarrage pressurisé. Les vapeurs sont inflammables. Consultez la notice d’utilisation du moteur pour les instructions au sujet du démarrage et d...

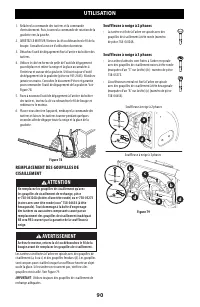

90 UTILISATION 1. Relâchez la commande des tarières et la commande d’entraînement. Puis, tournez la commande de rotation de la goulotte vers la gauche. 2. ARRÊTEZ LE MOTEUR ! Retirez la clé ou débranchez le fil de la bougie. Consultez la notice d’utilisation du moteur. 3. Détachez l’outil de dégagem...

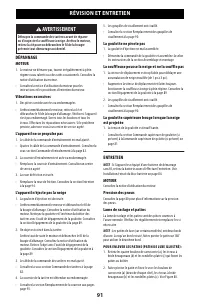

91 RÉVISION ET ENTRETIEN AVERTISSEMENT Débrayez la commande des tarières avant de réparer ou d’inspecter la souffleuse à neige. Arrêtez le moteur, retirez la clé pour ou débranchez le fil de la bougie prévenir tout démarrage accidentel. DÉPANNAGE MOTEUR 1. Le moteur ne démarre pas, tourne irrégulièr...

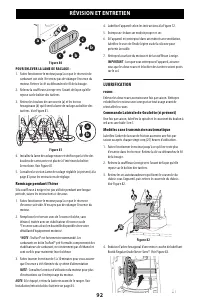

92 RÉVISION ET ENTRETIEN 4. Lubrifiez l’appareil selon les instructions à la Figure 72. 5. Entreposez-le dans un endroit propre et sec. 6. Si l’appareil est entreposé dans un endroit sans ventilation, lubrifiez-le avec de l’huile légère ou de la silicone pour prévenir la rouille. 7. Nettoyez la surf...

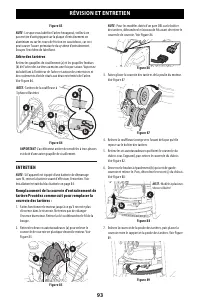

93 RÉVISION ET ENTRETIEN NOTE : Pour les modèles dotés d’un pare DEL sur le boîtier des tarières, débranchez le faisceau de fils avant de retirer le couvercle de courroie. Voir Figure 86. Figure 86 3. Faites glisser la courroie des tarières de la poulie du moteur. Voir Figure 87. Figure 87 4. Releve...

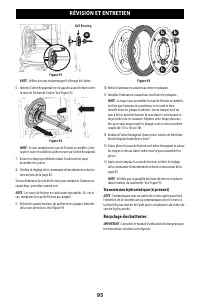

95 RÉVISION ET ENTRETIEN a Ball Bearing Figure 91 NOTE : Veillez à ne pas endommager le filetage de l’arbre. 6. Inclinez l’arbre hexagonal vers la gauche avant de faire sortir la roue de friction de l’arbre. Voir Figure 92. Figure 92 NOTE : Si vous remplacez la roue de friction assemblée, jetez la p...
