Haier HCW2360AES - Notice d'Installation

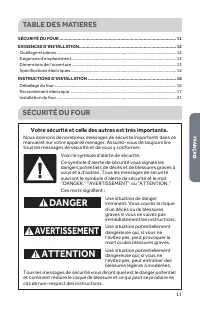

Page 2 - TABLE DES MATIERES; SÉCURITÉ DU FOUR; Votre sécurité et celle des autres est très importante.

11 TABLE DES MATIERES SÉCURITÉ DU FOUR .......................................................................................... 11 EXIGENCES D’INSTALLATION ........................................................................... 12 Outillage et pièces ..............................................

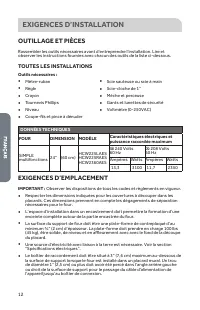

Page 3 - EXIGENCES D’INSTALLATION; OUTILLAGE ET PIÈCES; TOUTES LES INSTALLATIONS; EXIGENCES D’EMPLACEMENT

12 EXIGENCES D’INSTALLATION OUTILLAGE ET PIÈCES Rassembler les outils nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. TOUTES LES INSTALLATIONS Outils nécessaires : • Mètre-ruban • Règle • Crayon • Tournevis Ph...

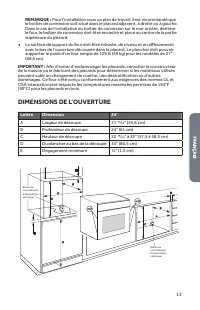

Page 4 - DIMENSIONS DE L’OUVERTURE

13 REMARQUE : Pour l’installation sous un plan de travail, il est recommandé que le boîtier de connexion soit situé dans le placard adjacent, à droite ou à gauche. Dans le cas de l’installation du boîtier de connexion sur le mur arrière, derrière le four, le boîtier de connexion doit être encastré e...

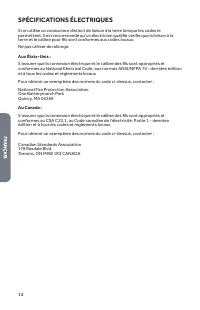

Page 5 - SPÉCIFICATIONS ÉLECTRIQUES

14 SPÉCIFICATIONS ÉLECTRIQUES Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommandé qu’un électricien qualifié vérifie que la liaison à la terre et le calibre pour fils sont conformes aux codes locaux. Ne pas utiliser de rallonge. Aux États-Uni...

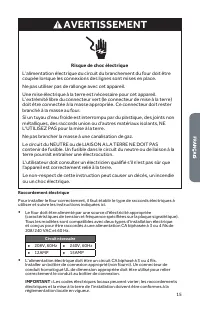

Page 6 - AVERTISSEMENT

15 Risque de choc électrique L’alimentation électrique du circuit du branchement du four doit être coupée lorsque les connexions des lignes sont mises en place.Ne pas utiliser pas de rallonge avec cet appareil.Une mise électrique à la terre est nécessaire pour cet appareil. L’extrémité libre du conn...

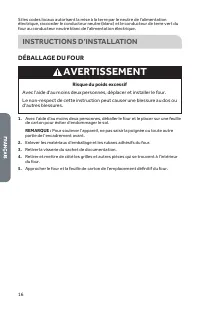

Page 7 - INSTRUCTIONS D’INSTALLATION; DÉBALLAGE DU FOUR; Risque du poids excessif

16 Si les codes locaux autorisent la mise à la terre par le neutre de l’alimentation électrique, raccorder le conducteur neutre (blanc) et le conducteur de terre vert du four au conducteur neutre blanc de l’alimentation électrique. INSTRUCTIONS D’INSTALLATION DÉBALLAGE DU FOUR AVERTISSEMENT Risque d...

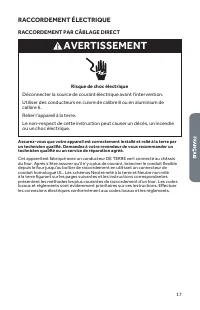

Page 8 - RACCORDEMENT ÉLECTRIQUE; RACCORDEMENT PAR CÂBLAGE DIRECT

17 RACCORDEMENT ÉLECTRIQUE RACCORDEMENT PAR CÂBLAGE DIRECT Risque de choc électrique Déconnecter la source de courant électrique avant l’intervention.Utiliser des conducteurs en cuivre de calibre 8 ou en aluminium de calibre 6.Relier l’appareil à la terre.Le non-respect de cette instruction peut cau...

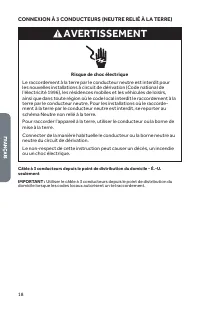

Page 9 - CONNEXION À 3 CONDUCTEURS (NEUTRE RELIÉ À LA TERRE)

18 CONNEXION À 3 CONDUCTEURS (NEUTRE RELIÉ À LA TERRE) Risque de choc électrique Le raccordement à la terre par le conducteur neutre est interdit pour les nouvelles installations à circuit de dérivation (Code national de l'électricité 1996), les résidences mobiles et les véhicules de loisirs, ainsi ...

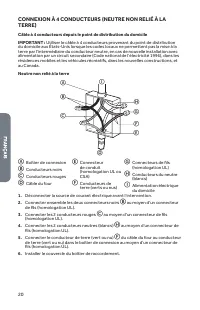

Page 11 - CONNEXION À 4 CONDUCTEURS (NEUTRE NON RELIÉ À LA

20 CONNEXION À 4 CONDUCTEURS (NEUTRE NON RELIÉ À LA TERRE) Câble à 4 conducteurs depuis le point de distribution du domicileIMPORTANT : Utiliser le câble à 4 conducteurs provenant du point de distribution du domicile aux États-Unis lorsque les codes locaux ne permettent pas la mise à la terre par l’...

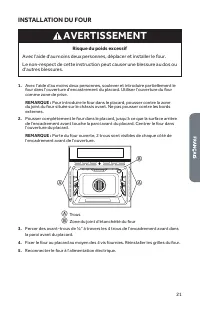

Page 12 - INSTALLATION DU FOUR

21 INSTALLATION DU FOUR AVERTISSEMENT Risque du poids excessif Avec l'aide d'au moins deux personnes, déplacer et installer le four.Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures. 1. Avec l’aide d’au moins deux personnes, soulever et introduire partiellemen...

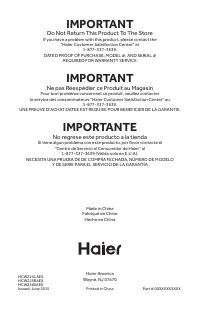

Page 14 - Do Not Return This Product To The Store; IMPORTANT; Ne pas Réexpédier ce Produit au Magasin; IMPORTANTE; No regrese este producto a la tienda

IMPORTANT Do Not Return This Product To The Store If you have a problem with this product, please contact the “Haier Customer Satisfaction Center” at 1-877-337-3639. DATED PROOF OF PURCHASE, MODEL #, AND SERIAL # REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin Pour to...
