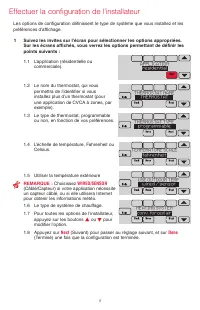

- Page 5 – Effectuer la configuration de l’installateur

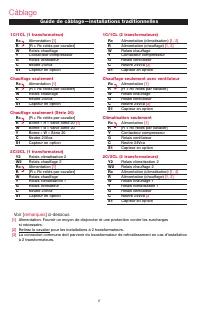

- Page 6 – Guide de câblage—installations traditionnelles; Câblage; remarques

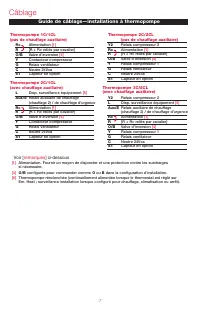

- Page 7 – Guide de câblage—installations à thermopompe

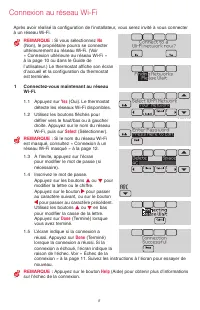

- Page 8 – Connexion au réseau Wi-Fi

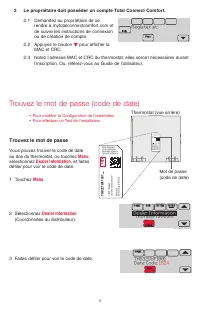

- Page 9 – Le propriétaire doit posséder un compte Total Connect Comfort.; Trouvez le mot de passe; Menu

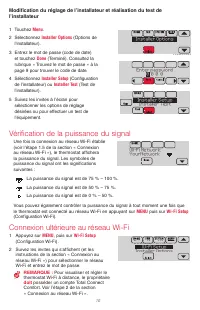

- Page 10 – doit

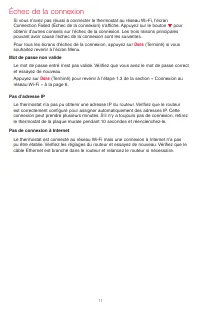

- Page 11 – Échec de la connexion; pour; Done; souhaitez revenir à l’écran Menu.; Mot de passe non valide; (Terminé) pour revenir à l’étape 1.3 de la section « Connexion au; Pas d’adresse IP

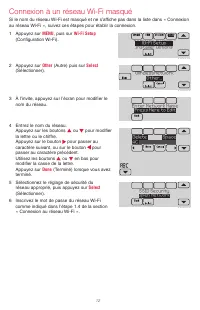

- Page 12 – Connexion à un réseau Wi-Fi masqué

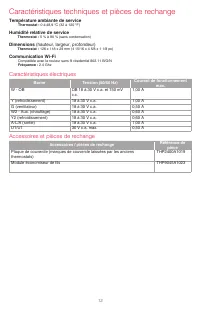

- Page 13 – Caractéristiques techniques et pièces de rechange; Température ambiante de service; Caractéristiques électriques; Borne; Accessoires et pièces de rechange; Accessoires / pièces de rechange

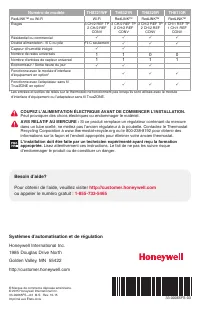

- Page 14 – Systèmes d’automatisation et de régulation; Numéro de modèle; AVIS RELATIF AU MERCURE :; Pour obtenir de l’aide, veuillez visiter

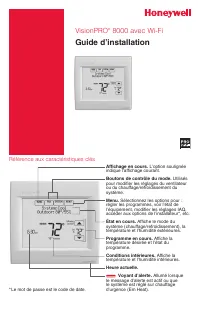

VisionPRO
®
8000 avec Wi-Fi
Guide d’installation
Affichage en cours.
L’option soulignée
indique l’affichage courant.
Boutons de contrôle du mode.
Utilisés
pour modifier les réglages du ventilateur
ou du chauffage/refroidissement du
système.
Menu.
Sélectionnez les options pour :
régler les programmes, voir l’état de
l’équipement, modifier les réglages IAQ,
accéder aux options de l’installateur*, etc.
État en cours.
Affiche le mode du
système (chauffage/refroidissement), la
température et l’humidité extérieures.
Programme en cours.
Affiche la
température désirée et l’état du
programme.
Conditions intérieures.
Affiche la
température et l’humidité intérieures.
Heure actuelle.
Voyant d’alerte.
Allumé lorsque
le message d’alerte est actif ou que
le système est réglé sur chauffage
d’urgence (Em Heat).
Référence aux caractéristiques clés
* Le mot de passe est le code de date.
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Autres Manuels pour Honeywell TH8321WF1001
Résumé

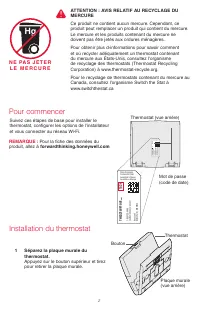

2 1 Séparez la plaque murale du thermostat. Appuyez sur le bouton supérieur et tirez pour retirer la plaque murale. Plaque murale (vue arrière) Thermostat Bouton Pour commencer Suivez ces étapes de base pour installer le thermostat, configurer les options de l’installateur et vous connecter au résea...

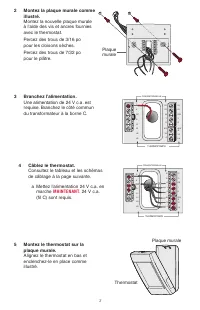

3 3 Branchez l’alimentation. Une alimentation de 24 V c.a. est requise. Branchez le côté commun du transformateur à la borne C. S1 S1 W Y G W2 Y2 A S1 S1 O/B Y G AUX -EY2 L/A K RC R U1 U1 U2 U2 C CONVENTIONNELLE THERMOPOMPE 2 Montez la plaque murale comme illustré. Montez la nouvelle plaque murale à...

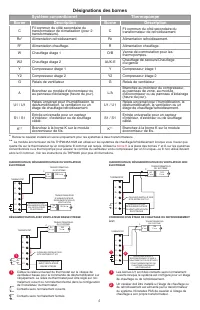

4 Désignations des bornes Système conventionnel Thermopompe Borne Description Borne Description C Fil commun du côté secondaire du transformateur de climatisation (pour 2 transformateurs). C Fil commun du côté secondaire du transformateur de refroidissement. Rc* Alimentation refroidissement. Rc Alim...
