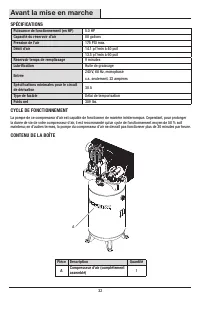

32 SPÉCIFICATIONS Puissance de fonctionnement (en HP) 5.0 HP Capacité du réservoir d’air 80 gallons Pression de l’air 175 PSI max. Débit d’air 14.1 pi 3 /min à 40 psiI 13.5 pi 3 /min à 90 psiI Réservoir temps de remplissage 9 minutes Lubrification Huile de graissage Entrée 240 V, 60 Hz, monophasé c....

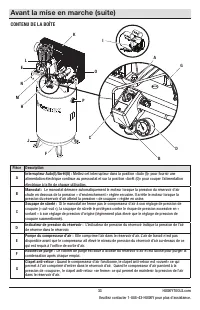

33 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Pièce Description A Interrupteur Auto(I)/Arrêt(0) : Mettez cet interrupteur dans la position «Auto (I)» pour fournir une alimentation électrique continue au pressostat et sur la position «Arrêt (0)» pour couper l’alimentatio...

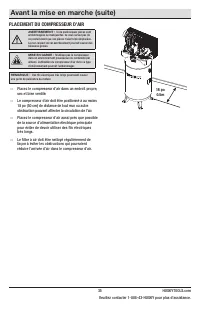

35 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Avant la mise en marche (suite) PLACEMENT DU COMPRESSEUR D’AIR AVERTISSEMENT : Si de quelconques pièces sont endommagées ou manquantes, ne vous servez pas de ce produit avant que ces pièces n’aient été remplacées. Le non-res...

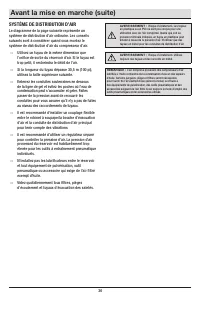

36 Avant la mise en marche (suite) SYSTÈME DE DISTRIBUTION D’AIR Le diagramme de la page suivante représente un système de distribution d’air ordinaire. Les conseils suivants sont à considérer quand vous montez le système de distribution d’air du compresseur d’air. □ Utilisez un tuyau de la même dim...

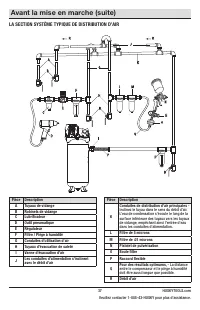

37 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Avant la mise en marche (suite) LA SECTION SYSTÈME TYPIQUE DE DISTRIBUTION D’AIR Pièce Description A Tuyaux de vidange B Robinets de vidange C Lubrificateur D Outil pneumatique E Régulateur F Filtre / Piège à humidité G Cond...

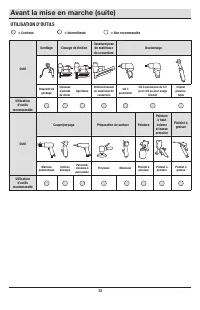

38 Avant la mise en marche (suite) Outil Gonflage Clouage de finition Ossature/pose de matériaux de couverture Boulonnage Dispositif de gonflage Cloueuse à pointes de vitrier Agrafeuse finition/cloueuse de matériaux de couverture Clé à percussion Clé à percussion de 1/2 po et 3/4 po pour usage inten...

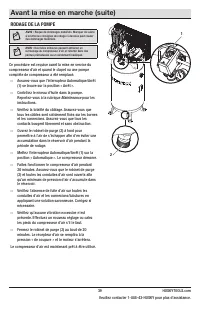

39 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Avant la mise en marche (suite) RODAGE DE LA POMPE AVIS : Risque de dommages matériels. Manquer de suivre à la lettre les consignes de rodage ci-dessous peut causer des dommages matériels. AVIS : Des fuites mineures peuvent ...

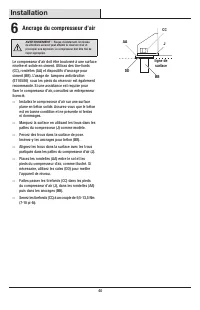

40 Installation 6 Ancrage du compresseur d’air AVERTISSEMENT : Risque d’éclatement. Un niveau de vibrations excessif peut affaiblir le réservoir d’air et provoquer une explosion. Le compresseur doit être fixé de façon appropriée. Le compresseur d’air doit être boulonné à une surface nivelée et solid...

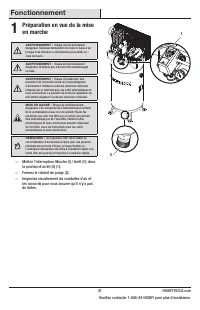

41 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Fonctionnement 1 Préparation en vue de la mise en marche AVERTISSEMENT : Risque de fonctionnement dangereux. Saisissez fermement à la main le tuyau à air lorsque vous installez ou déconnectez pour éviter un « coup de fouet »...

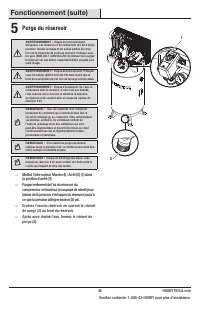

45 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. 5 Purge du réservoir AVERTISSEMENT : Risque de fonctionnement dangereux. Les réservoirs d’air contiennent de l’air à haute pression. Gardez le visage et les autres parties du corps hors de la trajectoire de sortie du réservo...

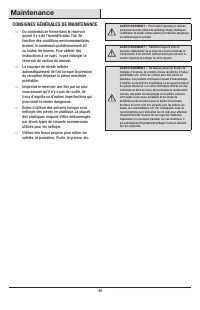

46 Maintenance CONSIGNES GÉNÉRALES DE MAINTENANCE □ Du condensat se forme dans le réservoir quand il y a de l’humidité dans l’air. En fonction des conditions environnementales, drainez le condensat quotidiennement et/ou toutes les heures. Pour obtenir des instructions à ce sujet, voyez vidanger la r...

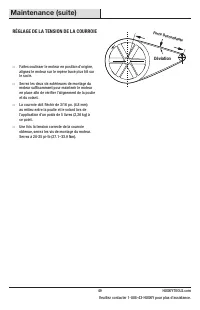

49 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. RÉGLAGE DE LA TENSION DE LA COURROIE □ Faites coulisser le moteur en position d’origine, alignez le moteur sur le repère tracé plus tôt sur le socle. □ Serrez les deux vis extérieures de montage du moteur suffisamment pour m...

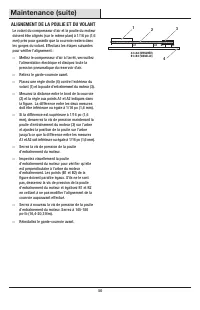

50 ALIGNEMENT DE LA POULIE ET DU VOLANT Le volant du compresseur d’air et la poulie du moteur doivent être alignés (sur le même plan) à 1/16 po (1,6 mm) près pour garantir que la courroie restera dans les gorges du volant. Effectuez les étapes suivantes pour vérifier l’alignement : □ Mettez le compr...

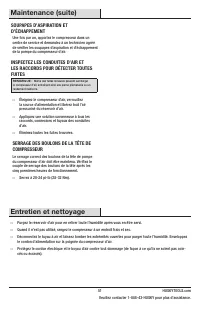

51 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance. Maintenance (suite) Entretien et nettoyage □ Purgez le réservoir d’air pour en retirer toute l’humidité après vous en être servi. □ Quand il n’est pas utilisé, rangez le compresseur à un endroit frais et sec. □ Déconnectez l...

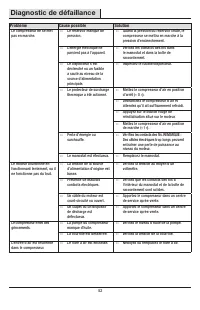

52 Diagnostic de défaillance Problème Cause possible Solution Le compresseur ne se met pas en marche. □ Le réservoir manque de pression. □ Quand la pression du réservoir chute, le compresseur se mettra en marche à la pression d’enclenchement. □ L’énergie électrique ne parvient pas à l’appareil. □ Vé...

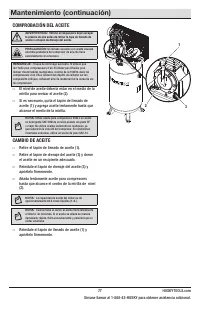

77 HUSKYTOOLS.com Sírvase llamar al 1-888-43-HUSKY para obtener asistencia adicional. COMPROBACIÓN DEL ACEITE ADVERTENCIA: VDrene el tanque para dejar escapar la presión de aire antes de retirar la tapa de llenado de aceite o el tapón de drenaje del aceite. PRECAUCIÓN: Un llenado excesivo con aceite...
