M37781 69-2338EFS-04 Série CT30 Thermostat basse tension Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6 Manual de Uso Español: Página 11 M23786 Ancien thermostat Laisser la plaque de montage en place. Le thermostat comporte-t-il un tube scellé contenant du mercure? Si c’est le cas, s...

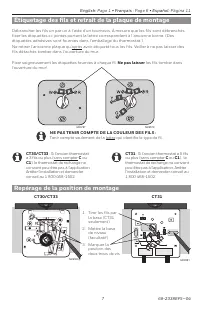

English: Page 1 • Français : Page 6 • Español: Página 11 7 69-2338EFS—04 0 Étiquetage des fils et retrait de la plaque de montage Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans l’ouverture du mur! Repérage de la position de montage Débrancher les fils u...

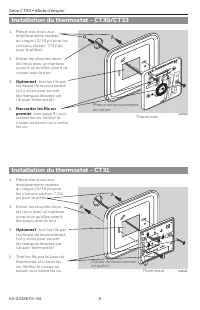

Série CT30 • Mode d’emploi 69-2338EFS—04 8 M29583 M29582 1. Percer des trous aux emplacements repérés au crayon (3/16 po pour les cloisons sèches, 7/32 po pour le plâtre). 2. Entrer les chevilles dans les trous avec un marteau jusqu’à ce qu’elles soient de niveau avec le mur. 3. Optionnel : tirer le...

M23785 Série CT50 Thermostat Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6 Manual de Uso Español: Página 11 M23786 Ancien thermostat Laisser la plaque de montage en place. Le thermostat comporte-t-il un tube scellé contenant du mercure? Si c’est le cas, se reporter à l’avis concerna...

English: Page 1 • Français : Page 6 • Español: Página 11 7 69-2040EFS—01 Étiquetage des fils et retrait de la plaque de montage Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans l’ouverture du mur! Repérage de la position de montage Débrancher les fils un ...

Série CT50 • Mode d’emploi 69-2040EFS—01 8 Câblage CT51/CT55 [1] Si des fils seront raccordés aux bornes R et Rc , enlever le cavalier en métal. [2] Ne pas raccorder à la fois les bornes O et B à une pompe à chaleur. Raccorder le fil O seulement. Enrouler le bout du fil B de ruban isolant. [3] Ne pa...
