Lenovo H50-00 Desktop- Manuels

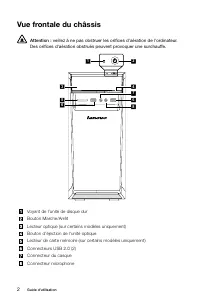

2 Guide d'utilisation Vue frontale du châssis Attention : veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Des orifices d'aération obstrués peuvent provoquer une surchauffe. 1 5 3 6 6 7 4 8 2 Voyant de l’unité de disque durBouton Marche/ArrêtLecteur optique (sur certains modèles un...

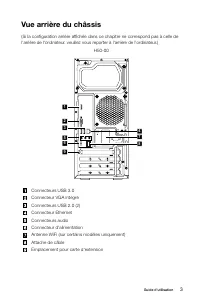

3 Guide d'utilisation Vue arrière du châssis (Si la configuration arrière affichée dans ce chapitre ne correspond pas à celle de l'arrière de l'ordinateur, veuillez vous reporter à l'arrière de l'ordinateur.) H50-00 56 9 78 3 4 2 1 Connecteurs USB 3.0Connecteur VGA intégréConnecteurs USB 2.0 (2)Conn...

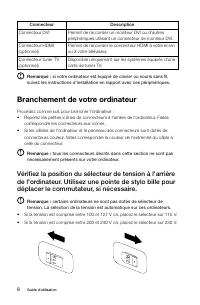

8 Guide d'utilisation Connecteur Description Connecteur DVI Permet de raccorder un moniteur DVI ou d'autres périphériques utilisant un connecteur de moniteur DVI. Connecteur HDMI (optionnel) Permet de raccorder le connecteur HDMI à votre écran ou à votre téléviseur. Connecteur tuner TV (optionnel) D...

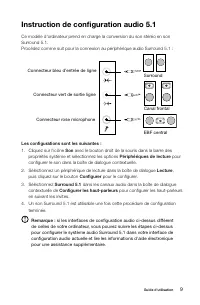

9 Guide d'utilisation Instruction de configuration audio 5.1 Ce modèle d'ordinateur prend en charge la conversion du son stéréo en son Surround 5.1.Procédez comme suit pour la connexion au périphérique audio Surround 5.1 : Canal frontal Surround EBF central Connecteur bleu d’entrée de ligne Connecte...

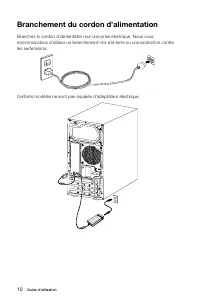

10 Guide d'utilisation Branchement du cordon d'alimentation Branchez le cordon d'alimentation sur une prise électrique. Nous vous recommandons d'utiliser un branchement mis à la terre ou une protection contre les surtensions. Certains modèles ne sont pas équipés d'adaptateur électrique.

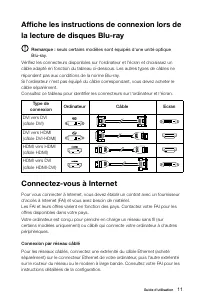

11 Guide d'utilisation Affiche les instructions de connexion lors de la lecture de disques Blu-ray Remarque : seuls certains modèles sont équipés d'une unité optique Blu-ray. Vérifiez les connecteurs disponibles sur l'ordinateur et l'écran et choisissez un câble adapté en fonction du tableau ci-dess...

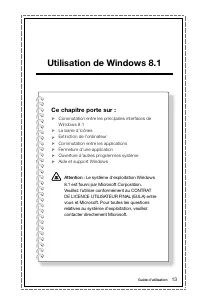

Utilisation de Windows 8.1 Ce chapitre porte sur :  Commutation entre les principales interfaces de Windows 8.1  La barre d’icônes  Extinction de l'ordinateur  Commutation entre les applications  Fermeture d'une application  Ouverture d'autres programmes système  Aide et support Windows Atten...

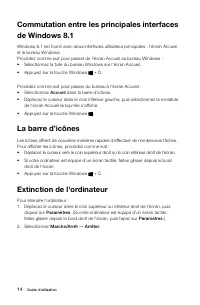

14 Guide d'utilisation Commutation entre les principales interfaces de Windows 8.1 Windows 8.1 est fourni avec deux interfaces utilisateur principales : l'écran Accueil et le bureau Windows.Procédez comme suit pour passer de l'écran Accueil au bureau Windows :• Sélectionnez la tuile du bureau Window...

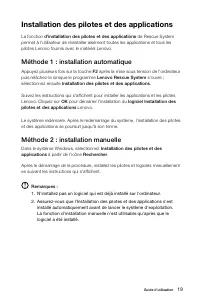

19 Guide d'utilisation Installation des pilotes et des applications La fonction d'installation des pilotes et des applications de Rescue System permet à l'utilisateur de réinstaller aisément toutes les applications et tous les pilotes Lenovo fournis avec le matériel Lenovo. Méthode 1 : installation ...

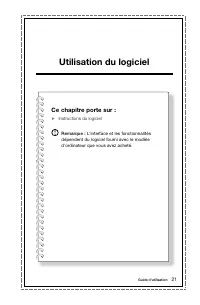

Utilisation du logiciel Ce chapitre porte sur :  Instructions du logiciel Remarque : L'interface et les fonctionnalités dépendent du logiciel fourni avec le modèle d'ordinateur que vous avez acheté. Guide d'utilisation 21

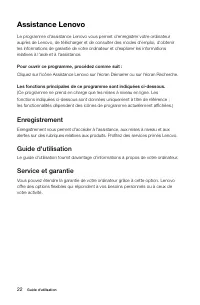

22 Guide d'utilisation Assistance Lenovo Le programme d'assistance Lenovo vous permet d'enregistrer votre ordinateur auprès de Lenovo, de télécharger et de consulter des modes d'emploi, d'obtenir les informations de garantie de votre ordinateur et d'explorer les informations relatives à l'aide et à ...

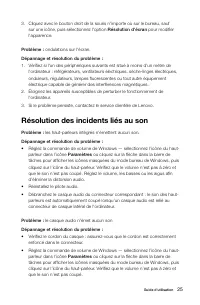

25 Guide d'utilisation 3. Cliquez avec le bouton droit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionnez l'option Résolution d'écran pour modifier l'apparence. Problème : ondulations sur l'écran. Dépannage et résolution du problème : 1. Vérifiez si l'un des périphériques...

26 Guide d'utilisation Résolution des incidents liés aux logiciels Problème : vous ne pouvez pas quitter un logiciel normalement. Dépannage et résolution du problème : 1. Appuyez simultanément sur les touches Ctrl , Alt et Suppr , puis sélectionnez l'option Gestionnaire des tâches dans la boîte de d...

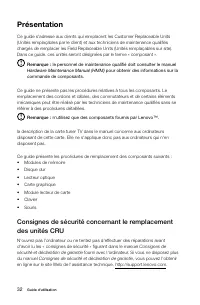

32 Guide d'utilisation Présentation Ce guide s'adresse aux clients qui remplacent les Customer Replaceable Units (Unités remplaçables par le client) et aux techniciens de maintenance qualifiés chargés de remplacer les Field Replaceable Units (Unités remplaçables sur site). Dans ce guide, ces unités ...

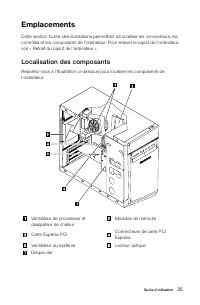

35 Guide d'utilisation Emplacements Cette section fournit des illustrations permettant de localiser les connecteurs, les contrôles et les composants de l'ordinateur. Pour enlever le capot de l'ordinateur, voir « Retrait du capot de l'ordinateur ». Localisation des composants Reportez-vous à l'illust...

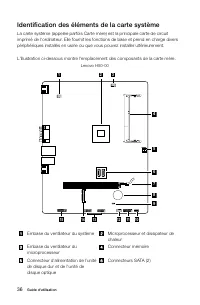

36 Guide d'utilisation Identification des éléments de la carte système La carte système (appelée parfois Carte mère) est la principale carte de circuit imprimé de l'ordinateur. Elle fournit les fonctions de base et prend en charge divers périphériques installés en usine ou que vous pouvez installer ...

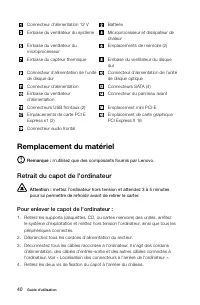

40 Guide d'utilisation Connecteur d'alimentation 12 V Batterie Embase du ventilateur du système Microprocesseur et dissipateur de chaleur Embase du ventilateur du microprocesseur Emplacements de mémoire (2) Embase du capteur thermique Embase du ventilateur du disque dur Connecteur d’alimentation de ...

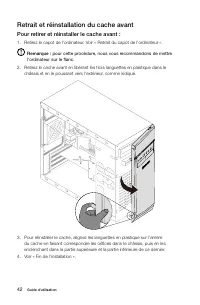

42 Guide d'utilisation Retrait et réinstallation du cache avant Pour retirer et réinstaller le cache avant : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur le flanc. 2. Retirez le cach...

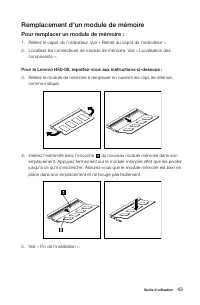

43 Guide d'utilisation Remplacement d'un module de mémoire Pour remplacer un module de mémoire : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Localisez les connecteurs de module de mémoire. Voir « Localisation des composants ». Pour le Lenovo H50-00, reportez-vou...

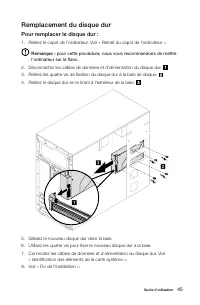

45 Guide d'utilisation Remplacement du disque dur Pour remplacer le disque dur : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur le flanc. 2. Déconnectez les câbles de données et d'alim...

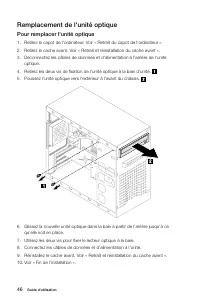

46 Guide d'utilisation Remplacement de l'unité optique Pour remplacer l'unité optique 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». 2. Retirez le cache avant. Voir « Retrait et réinstallation du cache avant ». 3. Déconnectez les câbles de données et d'alimentation à...

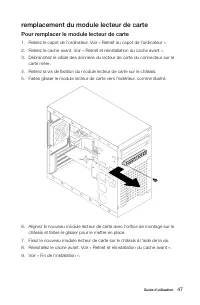

47 Guide d'utilisation remplacement du module lecteur de carte Pour remplacer le module lecteur de carte 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Retirez le cache avant. Voir « Retrait et réinstallation du cache avant ».3. Débranchez le câble des données du l...

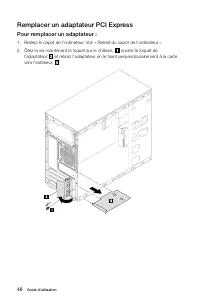

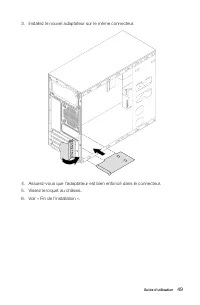

48 Guide d'utilisation Remplacer un adaptateur PCI Express Pour remplacer un adaptateur : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Ôtez la vis maintenant le loquet sur le châssis, ouvrez le loquet de l'adaptateur et retirez l'adaptateur en le tirant perpendic...

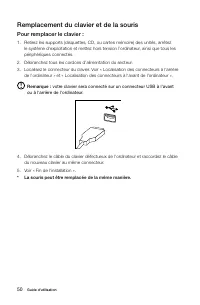

50 Guide d'utilisation Remplacement du clavier et de la souris Pour remplacer le clavier : 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les...

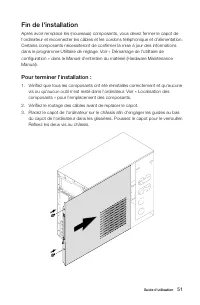

51 Guide d'utilisation Fin de l'installation Après avoir remplacé les (nouveaux) composants, vous devez fermer le capot de l'ordinateur et reconnecter les câbles et les cordons téléphonique et d'alimentation. Certains composants nécessiteront de confirmer la mise à jour des informations dans le prog...

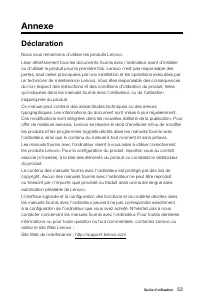

53 Guide d'utilisation Annexe Déclaration Nous vous remercions d'utiliser les produits Lenovo.Lisez attentivement tous les documents fournis avec l'ordinateur avant d'installer ou d'utiliser le produit pour la première fois. Lenovo n’est pas responsable des pertes, sauf celles provoquées par une ins...

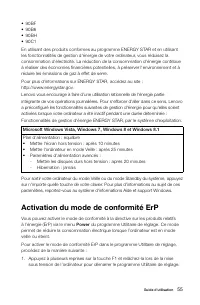

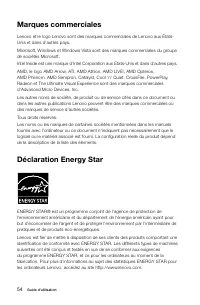

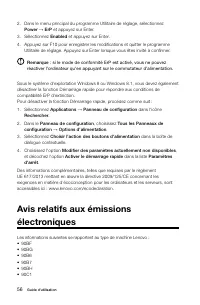

55 Guide d'utilisation • 90BF• 90B6• 90BH• 90C1En utilisant des produits conformes au programme ENERGY STAR et en utilisant les fonctionnalités de gestion d'énergie de votre ordinateur, vous réduisez la consommation d'électricité. La réduction de la consommation d'énergie contribue à réaliser des éc...

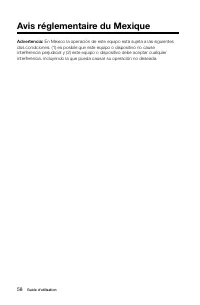

58 Guide d'utilisation Avis réglementaire du Mexique Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, ...
