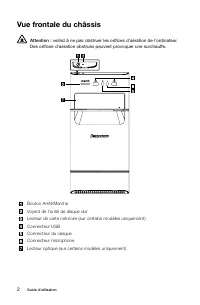

2 Guide d'utilisation Vue frontale du châssis Attention : veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Des orifices d'aération obstrués peuvent provoquer une surchauffe. Bouton Arrêt/MarcheVoyant de l’unité de disque durLecteur de carte mémoire (sur certains modèles uniquement)...

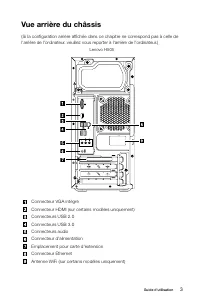

3 Guide d'utilisation Vue arrière du châssis (Si la configuration arrière affichée dans ce chapitre ne correspond pas à celle de l'arrière de l'ordinateur, veuillez vous reporter à l'arrière de l'ordinateur.) Lenovo H505 Connecteur VGA intégréConnecteur HDMI (sur certains modèles uniquement)Connecte...

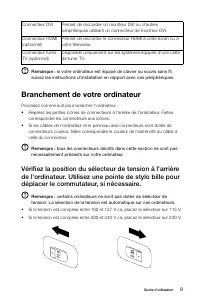

9 Guide d'utilisation Connecteur DVI Permet de raccorder un moniteur DVI ou d'autres périphériques utilisant un connecteur de moniteur DVI. Connecteur HDMI (optionnel) Permet de raccorder le connecteur HDMI à votre écran ou à votre téléviseur. Connecteur tuner TV (optionnel) Disponible uniquement su...

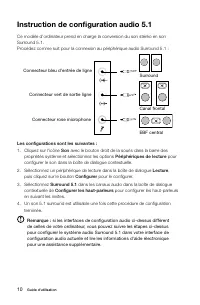

10 Guide d'utilisation Instruction de configuration audio 5.1 Ce modèle d'ordinateur prend en charge la conversion du son stéréo en son Surround 5.1.Procédez comme suit pour la connexion au périphérique audio Surround 5.1 : Canal frontal Surround EBF central Connecteur bleu d’entrée de ligne Connect...

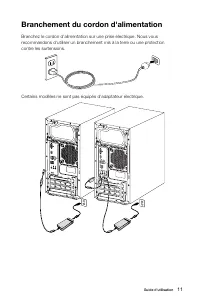

11 Guide d'utilisation Branchement du cordon d'alimentation Branchez le cordon d'alimentation sur une prise électrique. Nous vous recommandons d'utiliser un branchement mis à la terre ou une protection contre les surtensions. Certains modèles ne sont pas équipés d'adaptateur électrique.

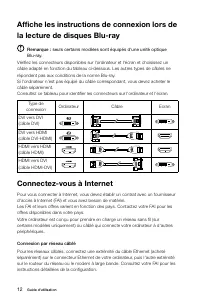

12 Guide d'utilisation Affiche les instructions de connexion lors de la lecture de disques Blu-ray Remarque : seuls certains modèles sont équipés d'une unité optique Blu-ray. Vérifiez les connecteurs disponibles sur l'ordinateur et l'écran et choisissez un câble adapté en fonction du tableau ci-dess...

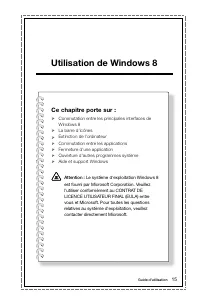

Utilisation de Windows 8 Ce chapitre porte sur :  Commutation entre les principales interfaces de Windows 8  La barre d’icônes  Extinction de l'ordinateur  Commutation entre les applications  Fermeture d'une application  Ouverture d'autres programmes système  Aide et support Windows Attention...

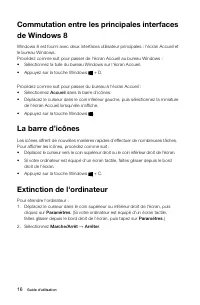

16 Guide d'utilisation Commutation entre les principales interfaces de Windows 8 Windows 8 est fourni avec deux interfaces utilisateur principales : l'écran Accueil et le bureau Windows.Procédez comme suit pour passer de l'écran Accueil au bureau Windows :• Sélectionnez la tuile du bureau Windows su...

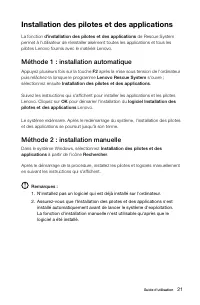

21 Guide d'utilisation Installation des pilotes et des applications La fonction d'installation des pilotes et des applications de Rescue System permet à l'utilisateur de réinstaller aisément toutes les applications et tous les pilotes Lenovo fournis avec le matériel Lenovo. Méthode 1 : installation ...

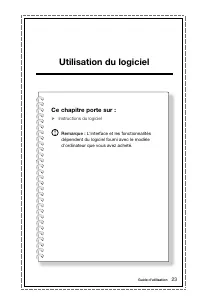

Utilisation du logiciel Ce chapitre porte sur :  Instructions du logiciel Remarque : L'interface et les fonctionnalités dépendent du logiciel fourni avec le modèle d'ordinateur que vous avez acheté. Guide d'utilisation 23

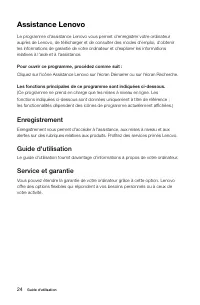

24 Guide d'utilisation Assistance Lenovo Le programme d'assistance Lenovo vous permet d'enregistrer votre ordinateur auprès de Lenovo, de télécharger et de consulter des modes d'emploi, d'obtenir les informations de garantie de votre ordinateur et d'explorer les informations relatives à l'aide et à ...

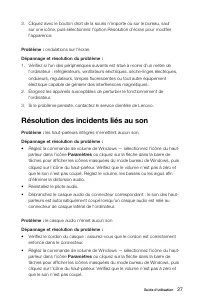

27 Guide d'utilisation 3. Cliquez avec le bouton droit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionnez l'option Résolution d'écran pour modifier l'apparence. Problème : ondulations sur l'écran. Dépannage et résolution du problème : 1. Vérifiez si l'un des périphériques...

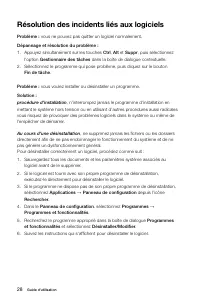

28 Guide d'utilisation Résolution des incidents liés aux logiciels Problème : vous ne pouvez pas quitter un logiciel normalement. Dépannage et résolution du problème : 1. Appuyez simultanément sur les touches Ctrl , Alt et Suppr , puis sélectionnez l'option Gestionnaire des tâches dans la boîte de d...

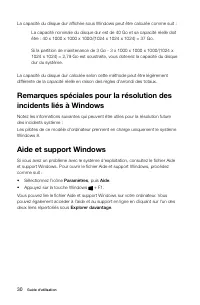

30 Guide d'utilisation La capacité du disque dur affichée sous Windows peut être calculée comme suit : La capacité nominale du disque dur est de 40 Go et sa capacité réelle doit être : 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37 Go. Si la partition de maintenance de 3 Go - 3 x 1000 x 1000 x 10...

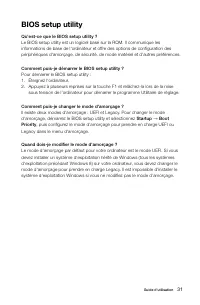

31 Guide d'utilisation BIOS setup utility Qu'est-ce que le BIOS setup utility ? Le BIOS setup utility est un logiciel basé sur la ROM. Il communique les informations de base de l'ordinateur et offre des options de configuration des périphériques d'amorçage, de sécurité, de mode matériel et d'autres ...

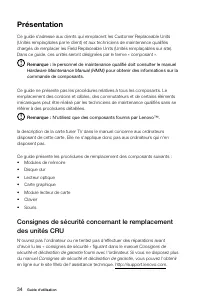

34 Guide d'utilisation Présentation Ce guide s'adresse aux clients qui remplacent les Customer Replaceable Units (Unités remplaçables par le client) et aux techniciens de maintenance qualifiés chargés de remplacer les Field Replaceable Units (Unités remplaçables sur site). Dans ce guide, ces unités ...

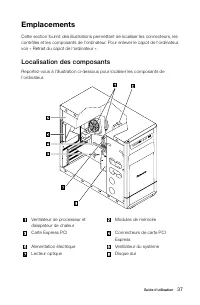

37 Guide d'utilisation Emplacements Cette section fournit des illustrations permettant de localiser les connecteurs, les contrôles et les composants de l'ordinateur. Pour enlever le capot de l'ordinateur, voir « Retrait du capot de l'ordinateur ». Localisation des composants Reportez-vous à l'illust...

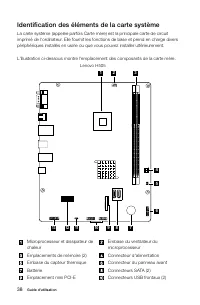

38 Guide d'utilisation Identification des éléments de la carte système La carte système (appelée parfois Carte mère) est la principale carte de circuit imprimé de l'ordinateur. Elle fournit les fonctions de base et prend en charge divers périphériques installés en usine ou que vous pouvez installer ...

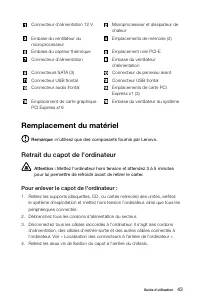

43 Guide d'utilisation Connecteur d'alimentation 12 V Microprocesseur et dissipateur de chaleur Embase du ventilateur du microprocesseur Emplacements de mémoire (2) Embase du capteur thermique Emplacement mini PCI-E Connecteur d'alimentation Embase du ventilateur d'alimentation Connecteurs SATA (3) ...

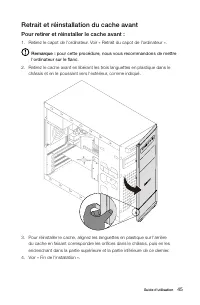

45 Guide d'utilisation Retrait et réinstallation du cache avant Pour retirer et réinstaller le cache avant : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur le flanc. 2. Retirez le cach...

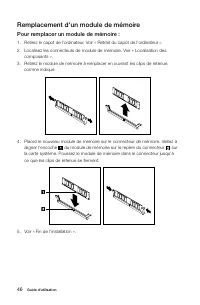

46 Guide d'utilisation Remplacement d'un module de mémoire Pour remplacer un module de mémoire : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Localisez les connecteurs de module de mémoire. Voir « Localisation des composants ». 3. Retirez le module de mémoire à r...

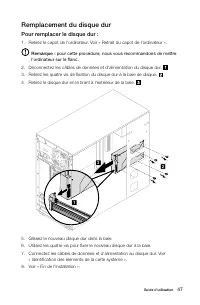

47 Guide d'utilisation Remplacement du disque dur Pour remplacer le disque dur : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur le flanc. 2. Déconnectez les câbles de données et d'alim...

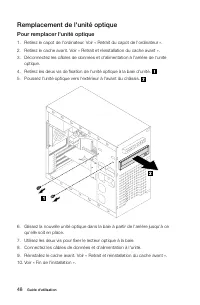

48 Guide d'utilisation Remplacement de l'unité optique Pour remplacer l'unité optique 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ». 2. Retirez le cache avant. Voir « Retrait et réinstallation du cache avant ». 3. Déconnectez les câbles de données et d'alimentation à...

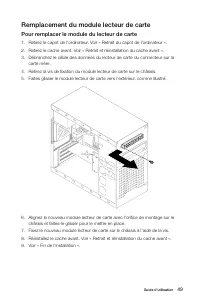

49 Guide d'utilisation Remplacement du module lecteur de carte Pour remplacer le module du lecteur de carte 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Retirez le cache avant. Voir « Retrait et réinstallation du cache avant ».3. Débranchez le câble des données d...

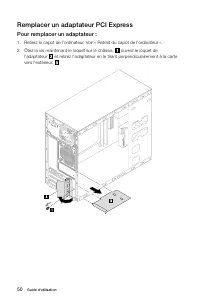

50 Guide d'utilisation Remplacer un adaptateur PCI Express Pour remplacer un adaptateur : 1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur ».2. Ôtez la vis maintenant le loquet sur le châssis, ouvrez le loquet de l'adaptateur et retirez l'adaptateur en le tirant perpendic...

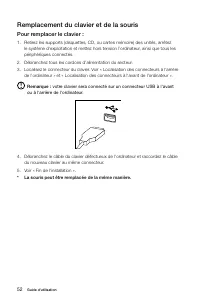

52 Guide d'utilisation Remplacement du clavier et de la souris Pour remplacer le clavier : 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les...

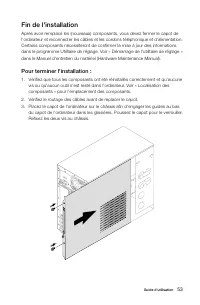

53 Guide d'utilisation Fin de l'installation Après avoir remplacé les (nouveaux) composants, vous devez fermer le capot de l'ordinateur et reconnecter les câbles et les cordons téléphonique et d'alimentation. Certains composants nécessiteront de confirmer la mise à jour des informations dans le prog...

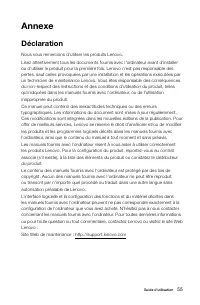

55 Guide d'utilisation Annexe Déclaration Nous vous remercions d'utiliser les produits Lenovo.Lisez attentivement tous les documents fournis avec l'ordinateur avant d'installer ou d'utiliser le produit pour la première fois. Lenovo n’est pas responsable des pertes, sauf celles provoquées par une ins...

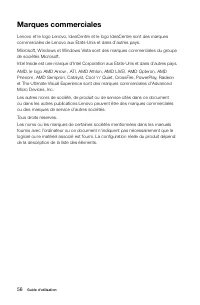

56 Guide d'utilisation Marques commerciales Lenovo et le logo Lenovo, IdeaCentre et le logo IdeaCentre sont des marques commerciales de Lenovo aux Etats-Unis et dans d’autres pays.Microsoft, Windows et Windows Vista sont des marques commerciales du groupe de sociétés Microsoft.Intel Inside est une m...

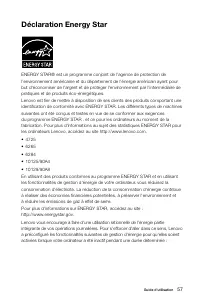

57 Guide d'utilisation Déclaration Energy Star ENERGY STAR® est un programme conjoint de l'agence de protection de l'environnement américaine et du département de l'énergie américain ayant pour but d'économiser de l'argent et de protéger l'environnement par l'intermédiaire de pratiques et de produit...

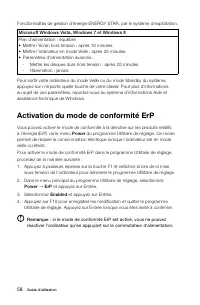

58 Guide d'utilisation Fonctionnalités de gestion d'énergie ENERGY STAR, par le système d'exploitation. Microsoft Windows Vista, Windows 7 et Windows 8 Plan d'alimentation : équilibré• Mettre l'écran hors tension : après 10 minutes• Mettre l'ordinateur en mode Veille : après 25 minutes• Paramètres d...
