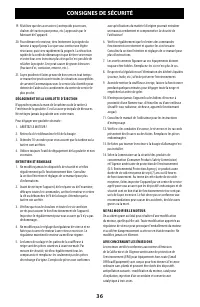

36 CONSIGNES DE SÉCURITÉ 19. N’utilisez que des accessoires (contrepoids pour roues, chaînes de traction pour pneus, etc.) approuvés par le fabricant de l’appareil. 20. Pour démarrer le moteur, tirez lentement la poignée du lanceur à rappel jusqu’à ce que vous sentiez une légère résistance, puis tir...

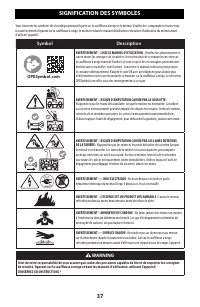

37 SIGNIFICATION DES SYMBOLES Vous trouverez les symboles de sécurité qui peuvent figurer sur la souffleuse à neige et le moteur. Veuillez lire, comprendre et suivre tous les avertissements figurant sur la souffleuse à neige, le moteur et dans le manuel d’utilisation et la notice d’utilisation du mo...

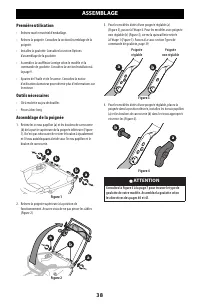

38 ASSEMBLAGE Première utilisation • Enlevez tout le matériel d’emballage. • Relevez la poignée. Consultez la section Assemblage de la poignée. • Installez la goulotte. Consultez la section Options d’assemblage de la goulotte. • Assemblez la souffleuse à neige selon le modèle et la commande de goulo...

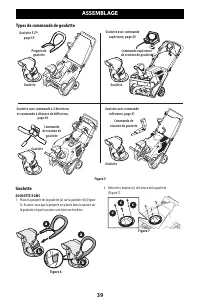

39 ASSEMBLAGE Types de commande de goulotte Commande supérieure de rotation de goulotte Goulotte avec commande supérieure, page 40 Goulotte Goulotte Commande de rotation de goulotte Goulotte avec commande inférieure, page 41 Goulotte E-Z MC , page 39 Goulotte Poignée de goulotte Goulotte avec comman...

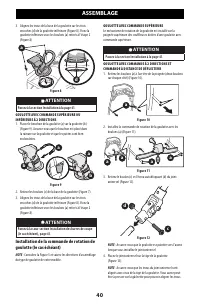

40 ASSEMBLAGE 3. Alignez les trous de la base de la goulotte sur les trois encoches (d) de la goulotte inférieure (Figure 8). Fixez la goulotte inférieure avec les boulons (a) retirés à l’étape 2 (Figure 8). d a Figure 8 ATTENTION Passez à la section Installation à la page 41. GOULOTTE AVEC COMMANDE...

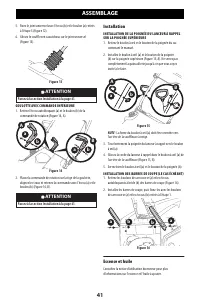

41 ASSEMBLAGE 5. Fixez le joint universel avec l’écrou (b) et le boulon (a) retirés à l’étape 3 (Figure 12). 6. Glissez le soufflet en caoutchouc sur le joint universel (Figure 13). Figure 13 ATTENTION Passez à la section Installation à la page 41. GOULOTTE AVEC COMMANDE INFÉRIEURE 1. Retirez l’écr...

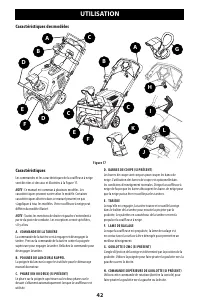

42 UTILISATION Caractéristiques des modèles A B D D E F C G A B C E F C K I L J H Figure 17 Caractéristiques Les commandes et les caractéristiques de la souffleuse à neige sont décrites ci-dessous et illustrées à la Figure 17. NOTE : Ce manuel est commun à plusieurs modèles. Les caractéristiques peu...

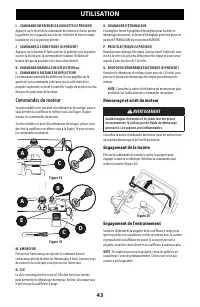

43 UTILISATION I. COMMANDE INFÉRIEURE DE GOULOTTE (SI PRÉSENT) Appuyez sur le levier de la commande de rotation et faites pivoter la goulotte vers la gauche ou la droite. Relâchez le levier lorsque la goulotte est à la position désirée. J. COMMANDE À 2 DIRECTIONS (SI PRÉSENT) Appuyez sur le bouton e...

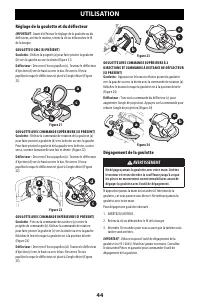

44 UTILISATION Réglage de la goulotte et du déflecteur IMPORTANT : Avant d’effectuer le réglage de la goulotte ou du déflecteur, arrêtez le moteur, retirez la clé ou débranchez le fil de la bougie. GOULOTTE E-ZMC (SI PRÉSENT) Goulotte : Utilisez la poignée (a) pour faire pivoter la goulotte (b) vers...

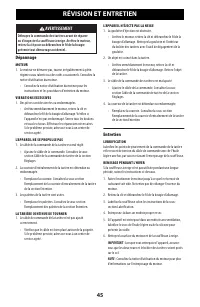

45 RÉVISION ET ENTRETIEN AVERTISSEMENT Débrayez la commande des tarières avant de réparer ou d’inspecter la souffleuse à neige. Arrêtez le moteur, retirez la clé pour ou débranchez le fil de la bougie prévenir tout démarrage accidentel.. Dépannage MOTEUR 1. Le moteur ne démarre pas, tourne irréguliè...

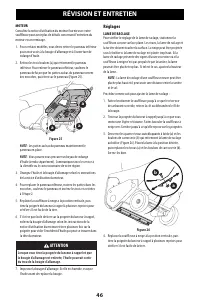

46 RÉVISION ET ENTRETIEN Réglages LAME DE RACLAGE Pour vérifier le réglage de la lame de raclage, stationnez la souffleuse sur une surface plane. Les roues, la lame de raclage et la tarière doivent toucher la surface. La neige peut être projetée sous le boîtier si la lame de raclage est placée trop ...

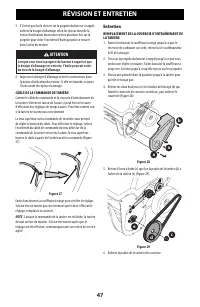

47 RÉVISION ET ENTRETIEN Entretien REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT DE LA TARIÈRE 1. Faites fonctionner la souffleuse à neige jusqu’à ce que le réservoir de carburant soit vide, retirez la clé ou débranchez le fil de la bougie. 2. Tirez sur la poignée du lanceur à rappel jusqu’à ce que vou...

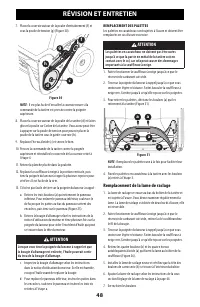

48 RÉVISION ET ENTRETIEN 7. Placez la courroie autour de la poulie d’entraînement (f) et sous la poulie de tension (g) (Figure 30). f h g d c Figure 30 NOTE : Il est plus facile d’installer la courroie neuve si la commande de la tarière est pressée contre la poignée supérieure. 8. Placez la courroie...
