M37778

CT87N/CT87K

The Round

®

M37998

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

Vérifier le contenu de

l'emballage :

• Thermostat

• Plaque de recouvrement

• Chevilles et vis de montage

(2 de chaque)

• Étiquettes de fils

Outils et matériel nécessaires :

• Tournevis à pointe cruciforme n° 2

• Petit tournevis de poche

• Marteau

• Niveau (facultatif)

• Crayon

• Mèche (3/16 po pour cloisons sèches,

7/32 po pour cloisons plâtre)

AVIS SUR LE MERCURE

Ne pas placer l'ancien

thermostat dans les ordures

s’il contient une ampoule de

mercure. Contacter l'agence

de gestion des déchets de

la localité pour connaître les

règlements concernant le

recyclage et la mise au rebut.

Ancien

thermostat

Laisser la plaque de montage en place.

Le thermostat comporte-t-il un tube scellé

contenant du mercure? Si c’est le cas, se reporter à

l’avis concernant le mercure ci-dessous.

Couvercle

1.

MISE EN GARDE

COUPER L'ALIMENTATION du système à l'appareil de chauffage

ou au panneau de disjoncteurs ou de fusibles avant de commencer.

2. Retirer le boîtier et le thermostat. Laisser la plaque murale et les fils qui y sont fixés.

Retrait de l'ancien thermostat

Avant l'installation

® Marque déposée aux É.-U. Brevets É.-U. N

o

7,159,789;

7,159,790; 7,476,988 et autres brevets en instance.

© 2019 Resideo Technologies, Inc. Tous droits réservés.

CT87K

(systèmes de chauffage 24 V c.a.) •

CT87N

(systèmes de chauffage et de refroidissement 24 V c.a.)

Ce thermostat contient une pile au lithium qui pourrait contenir du perchlorate.

Matériau contenant du perchlorate — des consignes de manipulation spéciales pourraient

s'appliquer, prière de consulter www.dtsc.ca.gov/hazardouswaste/perchlorate

Page suivante

„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.

Résumé

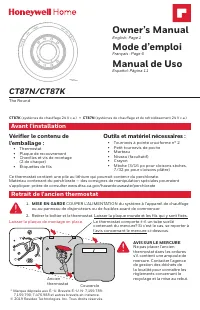

Page 1 - Vérifier le contenu de; Retrait de l'ancien thermostat

M37778 CT87N/CT87K The Round ® M37998 Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6 Manual de Uso Español: Página 11 Vérifier le contenu de l'emballage : • Thermostat • Plaque de recouvrement • Chevilles et vis de montage (2 de chaque) • Étiquettes de fils Outils et matériel néces...

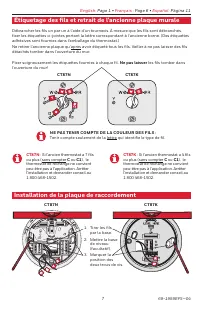

Page 2 - Étiquetage des fils et retrait de l'ancienne plaque murale; Installation de la plaque de raccordement

English: Page 1 • Français : Page 6 • Español: Página 11 7 69-1959EFS—04 Étiquetage des fils et retrait de l'ancienne plaque murale Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans l’ouverture du mur! Installation de la plaque de raccordement Débrancher ...

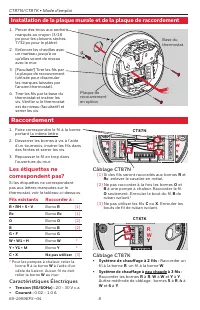

Page 3 - Installation de la plaque murale et de la plaque de raccordement; Les étiquettes ne; Fils existants; Raccordement; Caractéristiques Électriques

CT87N/CT87K • Mode d’emploi 69-1959EFS—04 8 Plaque de recouvrement en option Base du thermostat 1. Percer des trous aux endroits marqués au crayon (3/16 po pour les cloisons sèches, 7/32 po pour le plâtre). 2. Enfoncer les chevilles avec un marteau jusqu'à ce qu'elles soient de niveau avec le mur. 3...
