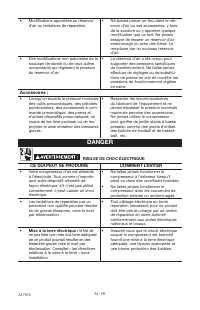

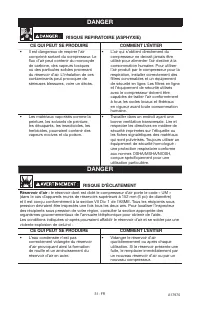

32- FR A17970 • Modifications apportées au réservoir d’air ou tentatives de réparation. • Ne jamais percer un trou dans le rés-ervoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des ...

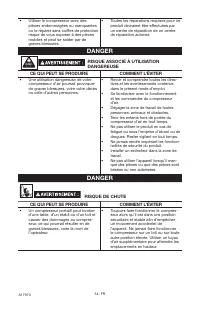

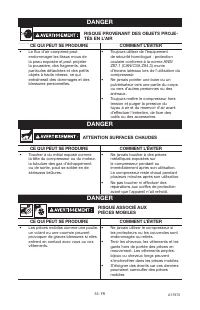

34- FR A17970 • Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures. • Toutes les réparations requises pour ce produit devraient être effectuées par un centre ...

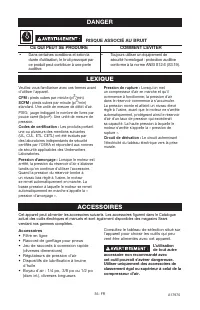

35 - FR A17970 LEXIQUE Veuillez vous familiariser avec ces termes avant d'utiliser l'appareil. CFM : pieds cubes par minute (pi3/min). SCFM : pieds cubes par minute (pi3/min) standard. Une unité de mesure de débit d'air. PSIG: jauge indiquant le nombre de livres par pouce carré (lb/po2). Une unité d...

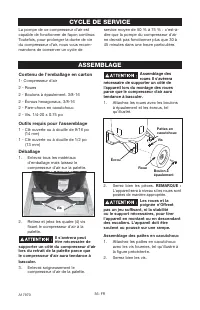

36- FR A17970 Assemblage des roues Il s'avérera nécessaire de supporter un côté de l'appareil lors du montage des roues parce que le compresseur d'air aura tendance à basculer. 1. Attachez les roues avec les boulons à épaulement et les écrous, tel qu'illustré. 2. Serrez bien les pièces. REMARQUE : L...

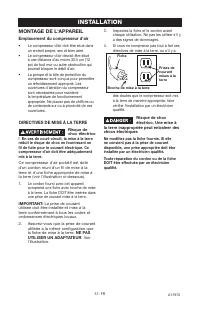

37 - FR A17970 3. Inspectez la fiche et le cordon avant chaque utilisation. Ne pas les utiliser s'il y a des signes de dommages. 4. Si vous ne comprenez pas tout à fait ces directives de mise à la terre, ou s'il y a des doutes que le compresseur soit mis à la terre de manière appropriée, faire vérif...

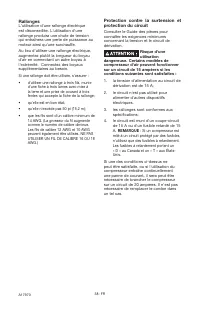

38- FR A17970 Rallonges L'utilisation d'une rallonge électrique est déconseillée. L'utilisation d'une rallonge produira une chute de tension qui entraînera une perte de puissance au moteur ainsi qu'une surchauffe. Au lieu d'utiliser une rallonge électrique, augmentez plutôt la longueur du boyau d'ai...

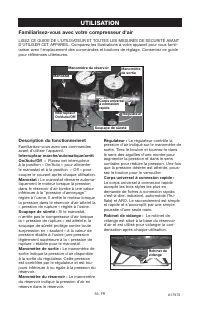

39 - FR A17970 Régulateur : Le régulateur contrôle la pression d'air indiqué sur le manomètre de sortie. Tirez le bouton et tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens contraire pour réduire la pression. Une fois que la pression désirée est atteinte,...

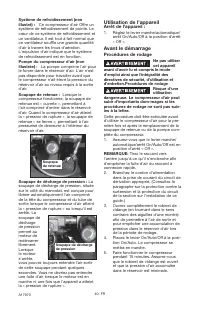

40- FR A17970 Système de refroidissement (non illustré) : Ce compresseur d'air Offre un système de refroidissement de pointe. Le cœur de ce système de refroidissement et un ventilateur. Il est tout à fait normal que ce ventilateur souffle une grande quantité d'air à travers les trous d'aération. L'e...

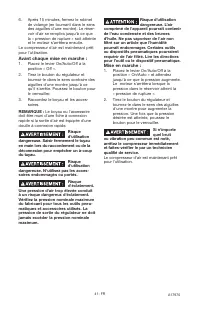

41 - FR A17970 6. Après 15 minutes, fermez le robinet de vidange (en tournant dans le sens des aiguilles d'une montre). Le réser-voir d'air se remplira jusqu'à ce que la « pression de rupture » soit atteinte et le moteur s'arrêtera ensuite. Le compresseur d'air est maintenant prêt pour l'utilisation...

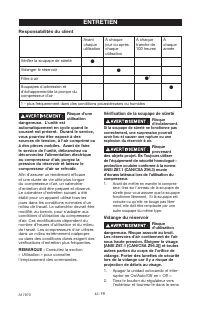

42- FR A17970 REMARQUE : Consultez la section « Utilisation » pour connaître l'emplacement des commandes. Afin d'assurer un rendement efficace et une durée de vie utile plus longue du compresseur d'air, un calendrier d'entretien doit être préparé et observé. Le calendrier d'entretien suivant a été é...

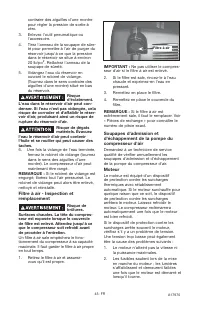

43 - FR A17970 Filtre à air IMPORTANT : Ne pas utiliser le compres- seur d'air si le filtre à air est enlevé. 2. Si le filtre est sale, rincez-le à l'eau chaude et exprimez-en l'eau en pressant. 3. Remettez en place le filtre. 4. Remettez en place le couvercle du filtre. REMARQUE : Si le filtre à ai...

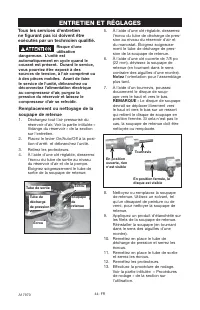

44- FR A17970 5. À l'aide d'une clé réglable, desserrez l'écrou du tube de décharge de pres-sion au niveau du réservoir d'air et du manostat. Éloignez soigneuse-ment le tube de décharge de pres-sion de la soupape de retenue. 6. À l'aide d'une clé ouverte de 7/8 po (22 mm), dévissez la soupape de ret...

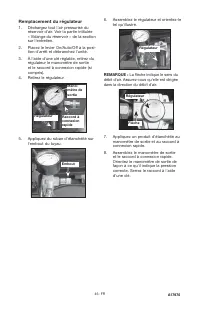

45 - FR A17970 A17970 6. Assemblez le régulateur et orientez-le tel qu'illustré. REMARQUE : La flèche indique le sens du débit d'air. Assurez-vous qu'elle est dirigée dans la direction du débit d'air. 7. Appliquez un produit d'étanchéité au manomètre de sortie et au raccord à connexion rapide. 8. As...

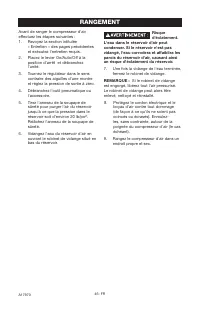

46- FR A17970 RANGEMENT Avant de ranger le compresseur d'air, effectuez les étapes suivantes :1. Revoyez la section intitulée « Entretien » des pages précédentes et exécutez l'entretien requis. 2. Placez le levier On/Auto/Off à la position d'arrêt et débranchez l'unité. 3. Tournez le régulateur dans...

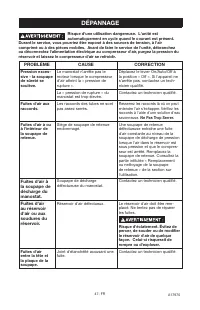

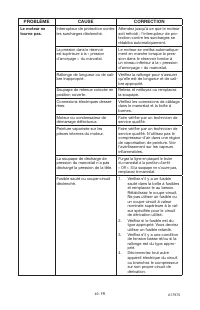

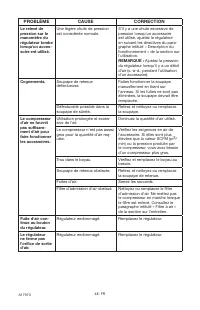

47 - FR A17970 DÉPANNAGE Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconn...
