Système PSP
™
de Liebert
®
Guide de démarrage rapide – 350/500 VA, 120 V
C
ONSIGNES
DE
SÉCURITÉ
IMPORTANTES
CONSERVEZ LES PRÉSENTES DIRECTIVES
Le présent manuel comprend des directives importantes à observer pendant l’installation
et l’entretien du bloc ASC.
• Pour installation en environnement contrôlé.
• Température ambiante maximale de 40 °C (104 °F).
• Ne branchez pas d’appareils qui pourraient surcharger le bloc ASC ou exiger un
redressement demi-onde (par exemple, une imprimante laser).
• Ne branchez le bloc ASC que sur une source d’alimentation mise à la terre et conforme
aux règles du Code national de l’électricité et du code du bâtiment local.
• Installez le bloc ASC à proximité d'une prise murale. N'utilisez pas de rallonge
électrique entre le bloc ASC et la prise murale.
• Le PSP de Liebert est conçu pour la bureautique domestique ou de petite entreprise
uniquement. Il n'est PAS recommandé aux fins d'utilisation avec des appareils de
survie.
• En cas d'urgence, appuyez sur le bouton marche/arrêt et débranchez le câble
d'alimentation pour mettre hors fonction le bloc ASC.
• Ne branchez pas de barres d'alimentation ou de parasurtenseurs sur le bloc ASC.
• N’essayez pas de remplacer des pièces internes du bloc ASC,
à l'exception de la
batterie. Le non-respect de cette directive pourrait provoquer des blessures, entraîner
le mauvais fonctionnement de l'appareil et annuler la garantie.
• Pour communiquer avec le soutien technique :
• Visitez le site
ou
• Envoyez un courriel à
upstech@emersonnetworkpower.com
C
ONFIGURATION
C
ONTRÔLES
ET
BRANCHEMENTS
DU
BLOC
ASC
!
ATTENTION
Pour réduire les risques d’incendie, l'appareil doit être raccordé à un circuit doté
d’une protection de surintensité de dérivation d’un maximum de 20 A,
conformément au code électrique national (ANSI/NFPA 70).
Étape 1 Inspection du colis
Inspectez le colis et le bloc ASC dès sa
réception. Signalez tout dommage apparent
au transporteur et à votre détaillant.
L'emballage comprend :
• Système PSP de Liebert
• Câble USB
• Guide de démarrage rapide
Le logiciel MultiLink
MC
de Liebert peut être
téléchargé depuis le site Web de Liebert,
à l'adresse suivante :
Voir l'
étape 8
pour obtenir des directives d'installation.
Étape 2 Emplacement du bloc ASC
Le bloc ASC doit être installé à l'intérieur, à l'abri de l'eau, de la
lumière directe du soleil et de toute chaleur excessive.
Vous devez prévoir au moins 100 mm (4 po) de dégagement sur
tous les côtés de l'appareil pour assurer une ventilation adéquate.
Étape 3 Chargement des batteries
avant l'utilisation
Les batteries du bloc ASC ne sont pas chargées avant l'expédition. Vous DEVEZ
les charger avant d'utiliser l'appareil.
• Branchez le bloc ASC sur une prise murale et chargez-le pendant au moins 8 heures.
L'appareil peut être chargé qu'il soit en marche ou non.
Remarque :
Lorsque la pile est entreposée, chargez-la tous les 6 mois pour un
entreposage de -15 à 29 °C (5 à 85 °F) ou tous les 3 mois pour un entreposage
à 30 °C (86 °F) ou à température plus élevée.
Étape 4 Mise sous tension du bloc ASC
Une fois les batteries complètement chargées :
• Allumez le bloc ASC en appuyant sur le bouton marche/arrêt (voir la
ci-dessous).
Le voyant 1 devrait s'allumer en vert pour indiquer que le bloc ASC fonctionne
en mode normal.
Étape 5 Vérification du voyant de défaut
de câblage
• Vérifiez à l'arrière du bloc ASC pour vous assurer que le voyant
de défaut de câblage n'est PAS allumé.
Attention :
Si le voyant de défaut de câblage est allumé, faites
vérifier et réparer au besoin la prise murale par un électricien qualifié.
Étape 6 Branchement des
appareils à alimenter
Le bloc ASC est pourvu de trois prises de
secours qui fournissent l'alimentation en mode
batterie. Il est également doté d'une prise de
protection contre les surtensions seulement
(voir
• Branchez les appareils à alimenter sur les prises
de secours situées à l'arrière du bloc ASC.
Attention :
Ne branchez pas d'imprimante laser sur le bloc ASC.
Étape 7 Branchement de la protection réseau contre
les surtensions
Le bloc ASC est muni de deux ports pour les lignes réseau
(voir la
ci-dessous).
• Branchez le câble réseau sur le port protégé contre les
surtensions (désigné « IN ») à l'arrière du bloc ASC.
• Branchez un câble réseau sur le port (désigné « OUT »)
à l'arrière du bloc ASC, puis l'autre extrémité sur un port
réseau de PC ou de périphérique réseau tel qu'un
routeur.
Étape 8 Configuration du logiciel MultiLink de Liebert
Pour utiliser le logiciel MultiLink de Liebert :
• Installez le logiciel.
Consultez le guide de démarrage rapide ou le manuel de
l'utilisateur du logiciel MultiLink de Liebert pour connaître les
directives d'installation.
• Branchez une extrémité du câble USB (fourni) sur le port USB
situé à l'arrière du bloc ASC. Branchez l'autre extrémité sur un
port USB de l'ordinateur.
Consultez le manuel de l’utilisateur du logiciel MultiLink de Liebert
pour prendre connaissance des directives d'utilisation.
Remarque :
Emerson recommande de connecter le câble USB
directement à l'ordinateur, SANS utiliser de concentrateur USB.
ASC
Câble
USB
Guide de
démarrage
rapide
!
EM ER SON
™
Network Power
Li e be r t
®
P S P
AC Power Sys tem
États, conditions d'alarme et alertes du bloc ASC
État
Voyant
Couleur
Allumé/clignotant
Alarme sonore
Mode normal
1
Vert
Allumé
Aucune
Mode batterie
1
Vert
Clignote toutes les 3 secondes
Toutes les 3 secondes
Batterie faible
1
Vert
Clignote chaque seconde jusqu'à la décharge totale des batteries
Chaque seconde
Surcharge
2
Ambre
Allumé jusqu'à l'abaissement de la charge ou au déclenchement du disjoncteur
Continue
Remplacement des batteries
2
Rouge
Clignote 1 fois par seconde pendant 5 secondes uniquement
1 fois par seconde pendant
5 secondes uniquement
Anomalie
2
Rouge
Allumé jusqu'à l'arrêt du bloc ASC, après 5 secondes
Continue jusqu'à l'arrêt du bloc ASC
2 (rouge = anomalie;
ambre = surcharge)
Symbole
d'anomalie
Symbole de surcharge
Alimentation
de secteur
d'anomalie
Bouton marche/arrêt
1 (vert)
Prises d'alimentation
de secours (3)
NEMA 5-15R
Ports RJ-45 (2)
Protection
réseau
Interface USB
Prise protégée contre
les surtensions (1)
NEMA 5-15R
Protection
de circuit
réinitialisable
Voyant de défaut de câblage
Figure 2 – Panneau arrière

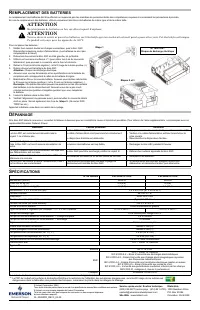

Figure 1 – Voyants du panneau avant
