Table des matières:

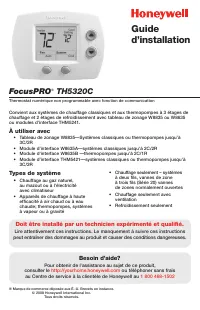

- Page 1 – Guide; Doit être installé par un technicien expérimenté et qualifié.; Pour obtenir de l’assistance au sujet de ce produit,; À utiliser avec

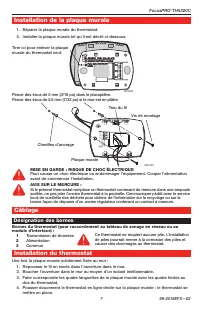

- Page 2 – Installation de la plaque murale; Câblage; Désignation des bornes; Installation du thermostat

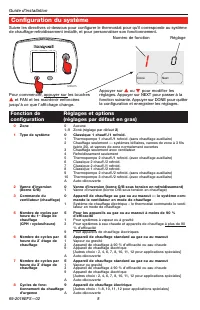

- Page 3 – Configuration du système; Fonction de

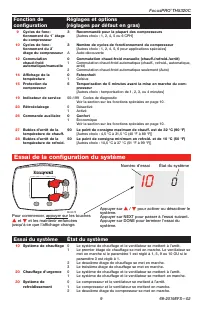

- Page 4 – Essai de la configuration du système; Essai du système

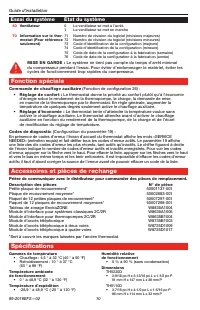

- Page 5 – Fonction spéciale; Accessoires et pièces de rechange; Spécifications
FocusPRO
®
TH5320C
Thermostat numérique non programmable avec fonction de communication
® Marque de commerce déposée aux É.-U. Brevets en instance.
© 2008 Honeywell International Inc.
Tous droits réservés.
Guide
d’installation
Doit être installé par un technicien expérimenté et qualifié.
Lire attentivement ces instructions. Le manquement à suivre ces instructions
peut entraîner des dommages au produit et causer des conditions dangereuses.
Besoin d’aide?
Pour obtenir de l’assistance au sujet de ce produit,
consulter le
http://yourhome.honeywell.com
ou téléphoner sans frais
au Centre de service à la clientèle de Honeywell au
1 800 468-1502
Convient aux systèmes de chauffage classiques et aux thermopompes à 3 étages de
chauffage et 2 étages de refroidissement avec tableau de zonage W8835 ou W8635
ou modules d’interface THM5241.
À utiliser avec
• Tableau de zonage W8835—Systèmes classiques ou thermopompes jusqu’à
3C/2R
• Module d’interface W8635A—systèmes classiques jusqu’à 2C/2R
• Module d’interface W8635B —thermopompes jusqu’à 2C/1R
• Module d’interface THM5421—systèmes classiques ou thermopompes jusqu’à
3C/2R
Types de système
•
Chauffage au gaz naturel,
au mazout ou à l’électricité
avec climatiseur
• Appareils de chauffage à haute
efficacité à air chaud ou à eau
chaude; thermopompes, systèmes
à vapeur ou à gravité
• Chauffage seulement – systèmes
à deux fils, vannes de zone
à trois fils (Série 20) vannes
de zones normalement ouvertes
• Chauffage seulement avec
ventilation
• Refroidissement seulement
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Résumé
FocusPRO ® TH5320C Thermostat numérique non programmable avec fonction de communication ® Marque de commerce déposée aux É.-U. Brevets en instance. © 2008 Honeywell International Inc. Tous droits réservés. Guide d’installation Doit être installé par un technicien expérimenté et qualifié. Lire attent...
FocusPRO ® TH5320C Thermostat numérique non programmable avec fonction de communication FocusPRO ® TH5320C 69-2019EFS—02 Installation de la plaque murale 1. Séparer la plaque murale du thermostat.2. Installer la plaque murale tel qu'il est décrit ci-dessous. AVIS SUR LE MERCURE : Si le présent therm...
Guide d’installation 69-2019EFS—02 M23675 Pour commencer, appuyer sur les touches s et FAN et les maintenir enfoncées jusqu'à ce que l’affichage change. Numéro de fonction Réglage Appuyer sur s ou t pour modifier les réglages. Appuyer sur NEXT pour passer à la fonction suivante. Appuyer sur DONE pou...
