IDEAL 61-415 - Manuel d'utilisation - manuelsdutilisation.com

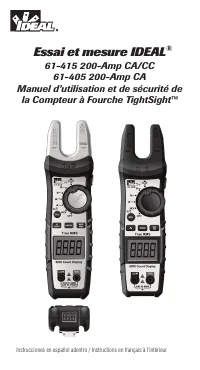

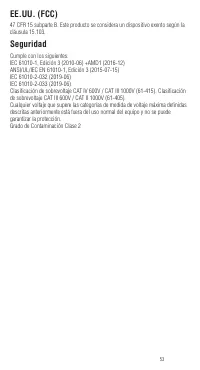

Page 11 - Essai et mesure IDEAL

Instrucciones en español adentro / Instructions en français à l’intérieur 61-415 200-Amp CA/CC 61-405 200-Amp CA Manuel d’utilisation et de sécurité de la Compteur à Fourche TightSight™ Essai et mesure IDEAL ®

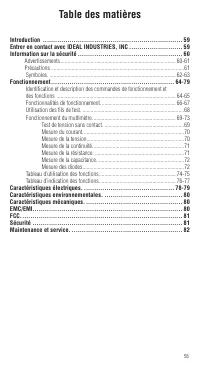

Page 12 - Table des matières

Introduction .................................................................... 59 Entrer en contact avec IDEAL INDUSTRIES, INC .......................... 59 Information sur la sécurité ................................................... 60 Advertissements ............................................

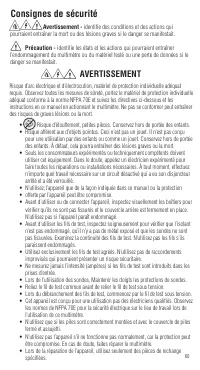

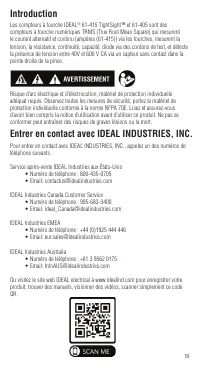

Page 14 - Avertissement; AVERTISSEMENT; Consignes de sécurité

Avertissement - identifie des conditions et des actions qui pourraient entraîner la mort ou des lésions graves si le danger se manifestait. Précaution - identifie les états et les actions qui pourraient entraîner l’endommagement du multimètre ou du matériel testé ou une perte de données si le...

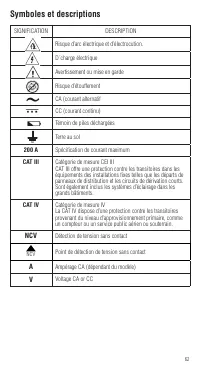

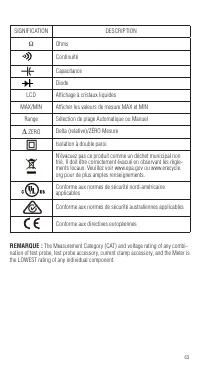

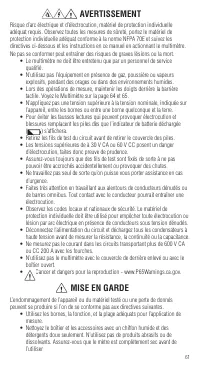

Page 16 - Symboles et descriptions

Symboles et descriptions SIGNIFICATION DESCRIPTION Risque d’arc électrique et d’électrocution. D´charge électrique Avertissement ou mise en garde Risque d’étouffement CA (courant alternatif CC (courant continu) Témoin de piles déchargées Terre au sol 200 A Spécification de courant maximum CAT III Ca...

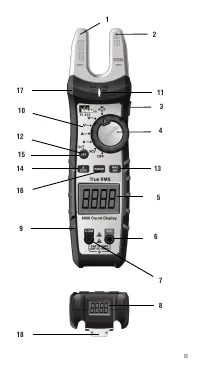

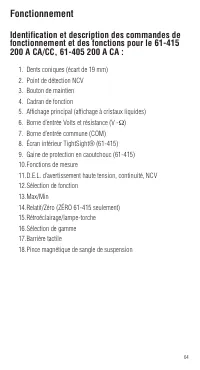

Page 18 - Pince magnétique de sangle de suspension; Fonctionnement

Identification et description des commandes de fonctionnement et des fonctions pour le 61-415 200 A CA/CC, 61-405 200 A CA : 1. Dents coniques (écart de 19 mm)2. Point de détection NCV3. Bouton de maintien4. Cadran de fonction5. Affichage principal (affichage à cristaux liquides)6. Borne d’entrée Vo...

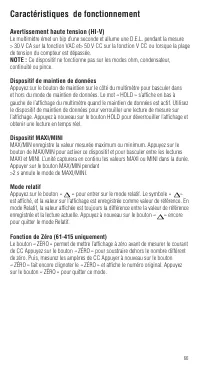

Page 20 - Caractéristiques de fonctionnement

Avertissement haute tension (HI-V) Le multimètre émet un bip d’une seconde et allume une D.E.L. pendant la mesure > 30 V CA sur la fonction VAC et> 50 V CC sur la fonction V CC ou lorsque la plage de tension du compteur est dépassée. NOTE : Ce dispositif ne fonctionne pas sur les modes ohm, co...

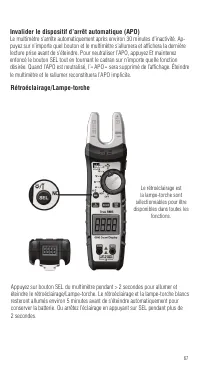

Page 21 - Invalider le dispositif d’arrêt automatique (APO)

Invalider le dispositif d’arrêt automatique (APO) Le multimètre s’arrête automatiquement après environ 30 minutes d’inactivité. Ap- puyez sur n’importe quel bouton et le multimètre s’allumera et affichera la dernière lecture prise avant de s’éteindre. Pour neutraliser l’APO, appuyez Et maintenez enf...

Page 22 - Utilisation des fils de test

68 Utilisation des fils de test AVERTISSEMENT : Risque d’arc électrique et d’électrocution, matériel de protection individuelle adéquat requis. Observez toutes les mesures de sûreté, portez le matériel de protection individuelle adéquat conforme à la norme NFPA 70E et suivez les direct...

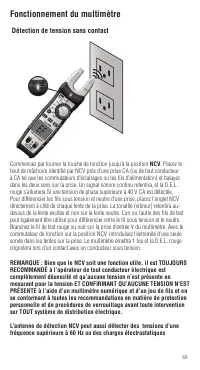

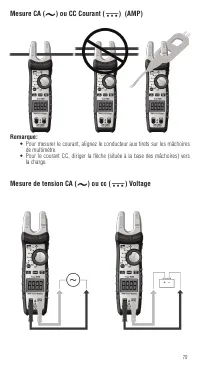

Page 23 - Fonctionnement du multimètre; Détection de tension sans contact

Fonctionnement du multimètre 69 Détection de tension sans contact Commencez par tourner la touche de fonction jusqu’à la position NCV . Placez le bout de mâchoire identifié par NCV près d’une prise CA (ou de tout conducteur à CA tel que les commutateurs d’éclairages ou les fils d’alimentation) et ba...

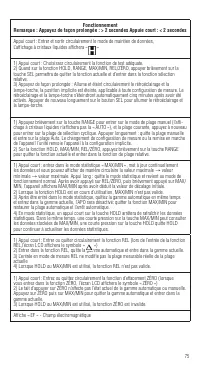

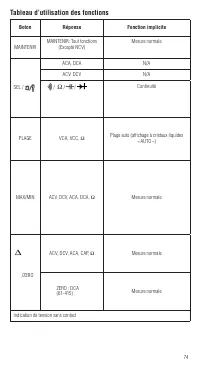

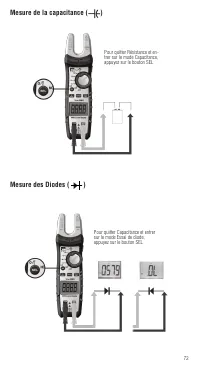

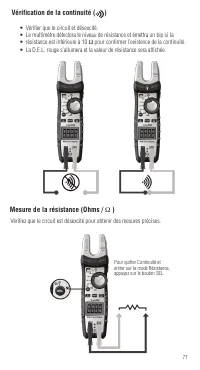

Page 28 - Tableau d’utilisation des fonctions

Boton Réponse Fonction implicite Fonctionnement Remarque : Appuyez de façon prolongée : > 2 secondes Appuie court : < 2 secondes MAINTENIR MAINTENIR: Tout fonctions (Excepté NCV) Mesure normale Appui court : Entrer et sortir circulairement le mode de maintien de données, L’affichage à cristaux...

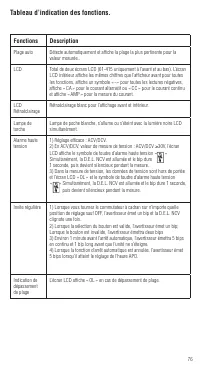

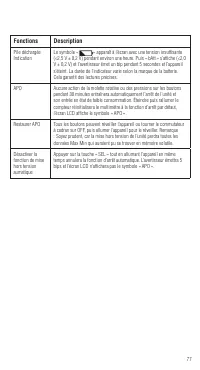

Page 30 - Tableau d’indication des fonctions.

Fonctions Description Plage auto Détecte automatiquement et affiche la plage la plus pertinente pour la valeur mesurée.. LCD Total de deux écrans LCD (61-415 uniquement à l’avant et au bas). L’écran LCD inférieur affiche les mêmes chiffres que l’afficheur avant pour toutes les fonctions, affiche un ...

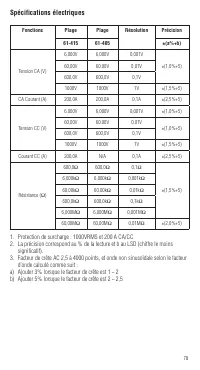

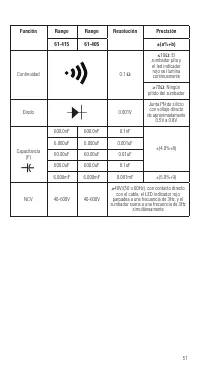

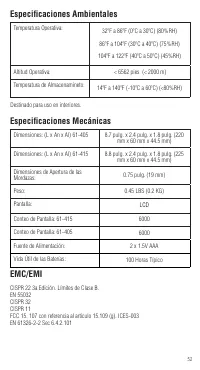

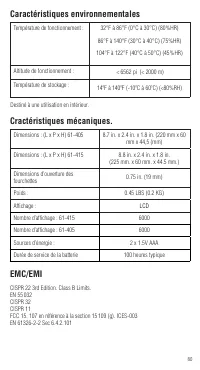

Page 32 - Spécifications électriques

Spécifications électriques Fonctions Plage Plage Résolution Précision 61-415 61-405 ±(a%+b) Tension CA (V) 6,000V 6,000V 0,001V ±(1,0%+5) 60,00V 60,00V 0,01V 600,0V 600,0V 0,1V 1000V 1000V 1V ±(1,5%+5) CA Courant (A) 200,0A 200,0A 0,1A ±(2,5%+5) Tension CC (V) 6,000V 6,000V 0,001V ±(1,0%+5) 60,00V 6...

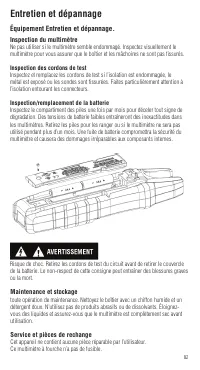

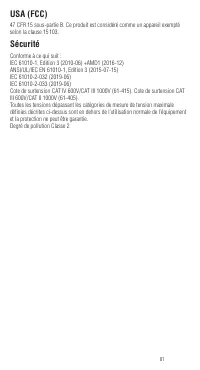

Page 36 - Équipement Entretien et dépannage.; Inspection du multimètre; Inspection des cordons de test; Inspection/remplacement de la batterie; Maintenance et stockage; Entretien et dépannage

82 Équipement Entretien et dépannage. Inspection du multimètre Ne pas utiliser si le multimètre semble endommagé. Inspectez visuellement le multimètre pour vous assurer que le boîtier et les mâchoires ne sont pas fissurés. Inspection des cordons de test Inspectez et remplacez les cordons de test si ...

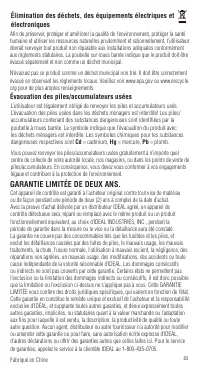

Page 37 - Évacuation des piles/accumulateurs usées; GARANTIE LIMITÉE DE DEUX ANS.

Entretien et dépannage Afin de préserver, protéger et améliorer la qualité de l’environnement, protéger la santé humaine et utiliser les ressources naturelles prudemment et rationnellement, l’utilisateur devrait renvoyer tout produit non réparable aux installations adéquates conformément aux règleme...
