Industrial Air C151I - Manuels

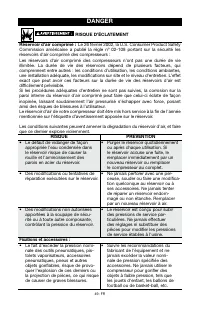

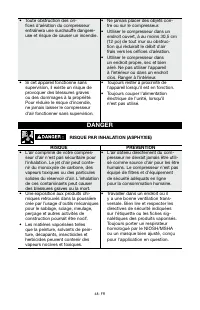

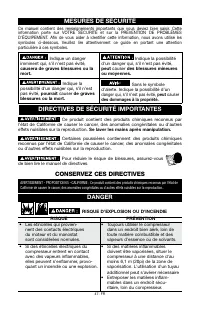

49 - FR dANGER RISQUE d’ÉCLATEMENT Réservoir d’air comprimé : Le 26 février 2002, la U.S. Consumer Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité les réservoirs d’air comprimé des compresseurs : Les réservoirs d’air comprimé des compresseurs n’ont pas une du...

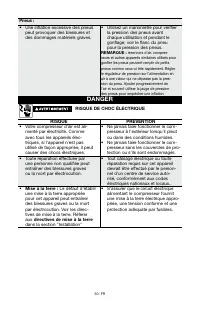

50- FR Pneus : • Une inflation excessive des pneus peut provoquer des blessures et des dommages matériels graves. • Utilisez un manomètre pour vérifier la pression des pneus avant chaque utilisation et pendant le gonflage; voir le flanc du pneu pour la pression des pneus. REMARQUE : réservoirs d'air...

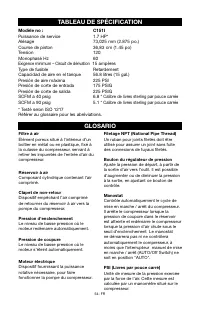

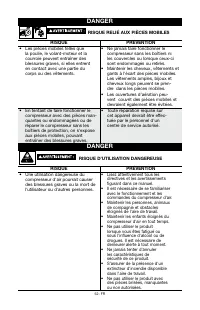

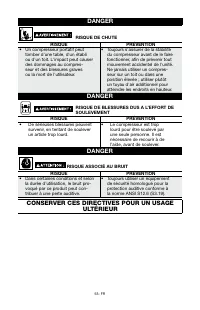

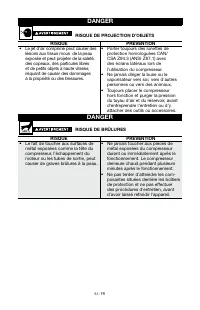

54- FR TABLEAU dE SPÉCIFICATION Modèle no : C151I Puissance de service 1.7 HP* Alésage 73,025 mm (2.875 po.) Course de piston 36,83 cm (1.45 po) Tension 120 Monophasé Hz 60 Exigence minimum – Circuit de dérivation 15 ampèresType de fusible Retardement Capacidad de aire en el tanque 56.8 litres (15 g...

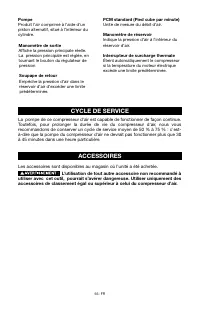

55 - FR Pompe Produit l’air comprimé à l’aide d’un piston alternatif, situé à l’intérieur du cylindre. Manomètre de sortie Affiche la pression principale réelle. La pression principale est réglée, en tournant le bouton du régulateur de pression Soupape de retour Empêche la pression d’air dans le rés...

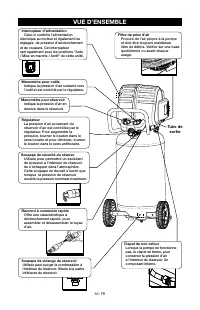

56- FR VUE d’ENSEMBLE Tube de sortie Régulateur La pression d’air provenant du réservoir d’air est contrôlée par le régulateur. Pour augmenter la pression, tourner le bouton dans le sens horaire et pour diminuer, tourner le bouton dans le sens antihoraire. Manomètre pour réservoir Indique la pressio...

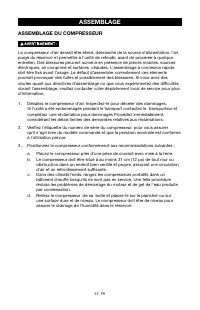

57 - FR ASSEMBLAGE ASSEMBLAGE dU COMPRESSEUR Le compresseur d’air devrait être éteint, débranché de la source d’alimentation, l’air purgé du réservoir et permettre à l’unité de refroidir, avant de procéder à quelque entretien. Des blessures peuvent survenir en présence de pièces mobiles, sources éle...

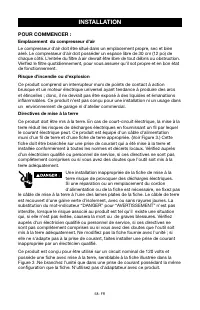

58- FR INSTALLATION POUR COMMENCER : Emplacement du compresseur d’air Le compresseur d'air doit être situé dans un emplacement propre, sec et bien aéré. Le compresseur d'air doit posséder un espace libre de 30 cm (12 po) de chaque côté. L’entrée du filtre à air devrait être libre de tout débris ou o...

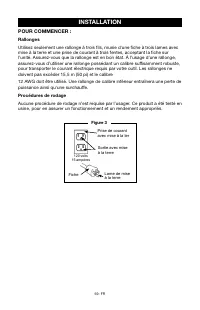

59 - FR INSTALLATION POUR COMMENCER : Rallonges Utilisez seulement une rallonge à trois fils, munie d'une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes, acceptant la fiche sur l’unité. Assurez-vous que la rallonge est en bon état. À l’usage d’une rallonge, assurez-v...

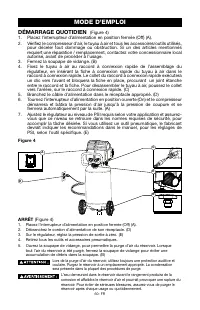

60- FR MODE D’EMPLOI dÉMARRAGE QUOTIdIEN (Figure 4) 1. Placez l’interrupteur d’alimentation en position fermée (Off) (A). 2. Vérifiez le compresseur d’air, le tuyau à air et tous les accessoires/outils utilisés, pour déceler tout dommage ou obstruction. Si un des articles mentionnés requiert une rép...

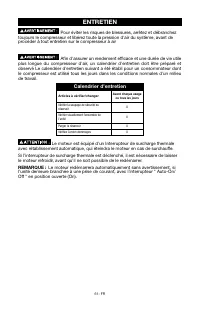

61 - FR ENTRETIEN Pour éviter les risques de blessures, arrêtez et débranchez toujours le compresseur et libérez toute la pression d'air du système, avant de procéder à tout entretien sur le compresseur à air Afin d'assurer un rendement efficace et une durée de vie utile plus longue du compresseur d...

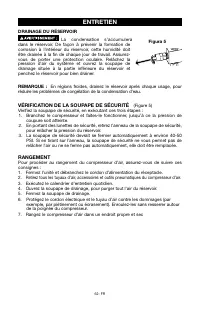

62- FR dRAINAGE dU RÉSERVOIR La condensation s’accumulera dans le réservoir. De façon à prévenir la formation de corrosion à l’intérieur du réservoir, cette humidité doit être drainée à la fin de chaque jour de travail. Assurez- vous de porter une protection oculaire. Relâchez la pression d’air du s...

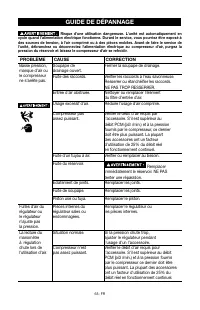

63 - FR GUIdE dE dÉPANNAGE Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand l’alimentation électrique fonctionne. durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débr...

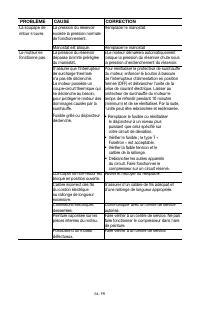

64- FR PROBLÈME CAUSE CORRECTION La soupape de retour s'ouvre. La pression du réservoir excède la pression normale de fonctionnement. Remplacer le manostat. Remplacer le manostat Manostat est bloqué. Le moteur ne fonctionne pas. La pression du réservoir dépasse la limite préréglée du manostat. ELe m...

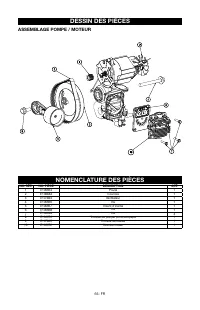

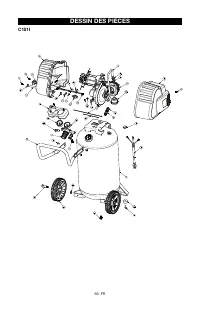

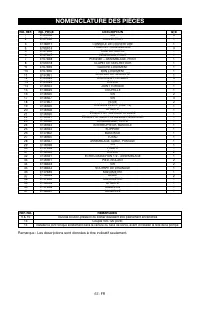

65 - FR dESSIN dES PIÈCES ASSEMBLAGE POMPE / MOTEUR NO. RÉF. NO. PIÈCE dESCRIPTION QTÉ 1 E106663 Poulie 1 2 E106664 Courroie 1 3 E107844 Ventilateur 1 4 E106666 Vis 1 5 E106667 Volant d’inertie 1 6 E106668 Vis 1 7 E106669 Vis 4 8 E106670 Trousse de plaque porte-soupape 1 9 E107845 Trousse de bielles...

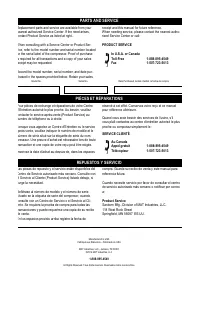

Replacement parts and service are available from your nearest authorized Service Center. If the need arises, contact Product Service as listed at right. When consulting with a Service Center or Product Ser- vice, refer to the model number and serial number located on the serial label of the compress...
