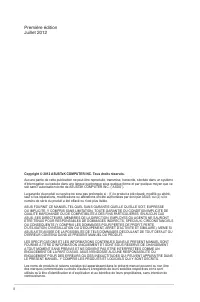

Page 2 - ii; Première édition

ii Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit sans l’autorisation éc...

Page 3 - iii; Table des matières; Récapitulatif des spécifications

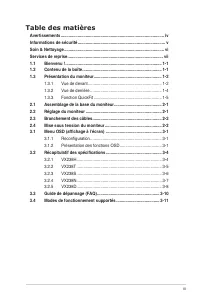

iii Table des matières Avertissements ........................................................................................... ivInformations de sécurité ............................................................................. vSoin & Nettoyage ..............................................

Page 4 - iv; Avertissements; Déclaration de la Commission Fédérale des

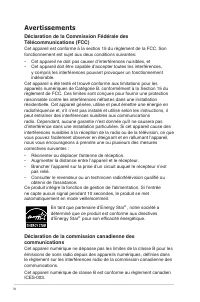

iv Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes:• Cet appareil ne doit pas causer d’interférences nuisibles, et • Cet appareil doit être c...

Page 5 - Informations de sécurité

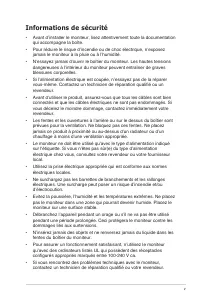

v Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les ...

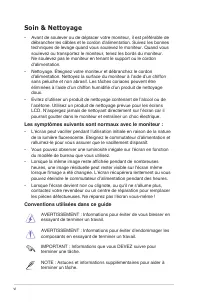

Page 7 - vii; Où trouver plus d’informations; Documentation optionnelle; Services de reprise

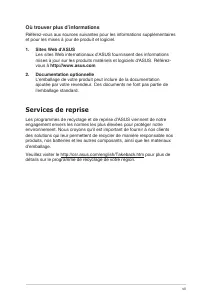

vii Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. 1. Sites Web d'ASUS Les sites Web internationaux d'ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d'ASU...

Page 8 - Contenu de la boîte; immédiatement votre revendeur.

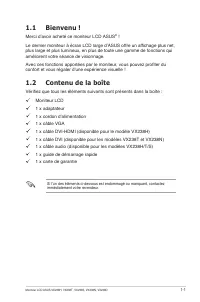

1-1 Moniteur LCD ASUS VX238H, VX238T, VX238S, VX238N, VX238D 1.1 Bienvenu ! Merci d’avoir acheté ce moniteur LCD ASUS ® ! Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre séance de visi...

Page 9 - Présentation du moniteur; Vue de devant; Quittez le menu OSD ou retournez au menu précédent quand le

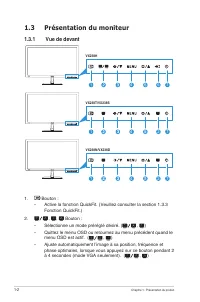

1-2 Chapitre 1 : Présentation du produit 1.3 Présentation du moniteur 1.3.1 Vue de devant 7 4 6 7 4 2 7 4 2 1. Bouton : • Active la fonction QuickFit. (Veuillez consulter la section 1.3.3 Fonction QuickFit.) 2. , , Bouton : • Sélectionne un mode préréglé désiré. ( , ) • Quittez le menu OSD ou retour...

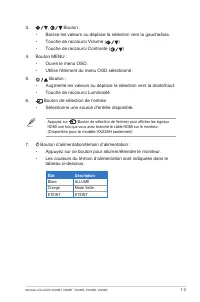

Page 11 - Vue de derrière; Port DVI; pour connecter un appareil HDMI.; Port VGA; : Ce port à 15 broches est utilisé pour la connexion VGA

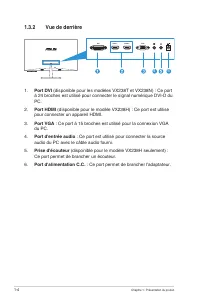

1-4 Chapitre 1 : Présentation du produit 1.3.2 Vue de derrière VGA HDMI-2 DVI HDMI-1 6 4 1. Port DVI (disponible pour les modèles VX238T et VX238N) : Ce port à 24 broches est utilisé pour connecter le signal numérique DVI-D du PC. 2. Port HDMI (disponible pour le modèle VX238H) : Ce port est utilisé...

Page 12 - Fonction QuickFit; raccourci QuickFit pour modifier les tailles de modèle.

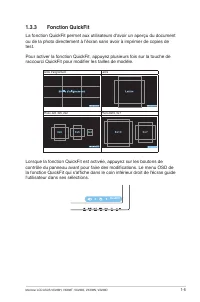

1-5 Moniteur LCD ASUS VX238H, VX238T, VX238S, VX238N, VX238D 1.3.3 Fonction QuickFit La fonction QuickFit permet aux utilisateurs d'avoir un aperçu du document ou de la photo directement à l'écran sans avoir à imprimer de copies de test. Pour activer la fonction QuickFit, appuyez plusieurs fois sur ...

Page 13 - Assemblage de la base du moniteur; Pour assembler la base du moniteur :; Réglage du moniteur

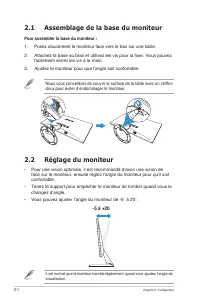

2-1 Chapitre 2 : Configuration 2.1 Assemblage de la base du moniteur Pour assembler la base du moniteur : 1. Posez doucement le moniteur face vers le bas sur une table. 2. Attachez la base au bras et utilisez les vis pour la fixer. Vous pouvez facilement serrer les vis à la main. 3. Ajustez le monit...

Page 14 - Branchement des câbles; Pour brancher le câble audio :; sélection de l'entrée; Mise sous tension du moniteur

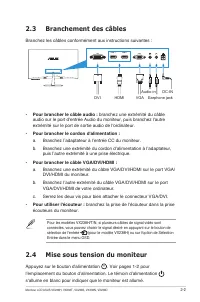

2-2 Moniteur LCD ASUS VX238H, VX238T, VX238S, VX238N, VX238D 2.3 Branchement des câbles Branchez les câbles conformément aux instructions suivantes : VGA HDMI-2 DVI HDMI-1 DVI HDMI Audio-in DC-IN VGA Earphone jack • Pour brancher le câble audio : branchez une extrémité du câble audio sur le port d'e...

Page 15 - Reconfiguration

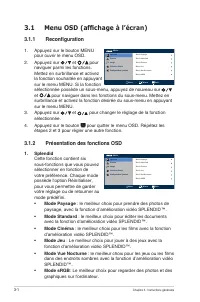

3-1 Chapitre 3 : Instructions générales 3.1 Menu OSD (affichage à l’écran) 3.1.1 Reconfiguration 1. Appuyez sur le bouton MENU pour ouvrir le menu OSD. 2. Appuyez sur et pour naviguer parmi les fonctions. Mettez en surbrillance et activez la fonction souhaitée en appuyant sur le menu MENU. Si la fon...

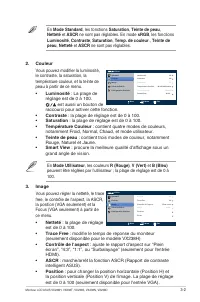

Page 17 - incorrect résulte en des interférences horizontales sur l’écran.; Configuration Système

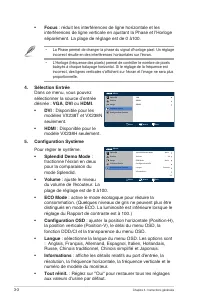

3-3 Chapitre 3 : Instructions générales • Focus : réduit les interférences de ligne horizontale et les interférences de ligne verticale en ajustant la Phase et l'Horloge séparément. La plage de réglage est de 0 à100. • La Phase permet de changer la phase du signal d’horloge pixel. Un réglage incorre...

Page 18 - Récapitulatif des spécifications

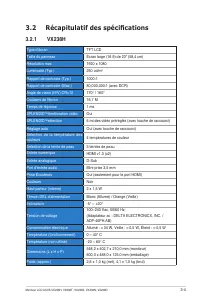

3-4 Moniteur LCD ASUS VX238H, VX238T, VX238S, VX238N, VX238D 3.2 Récapitulatif des spécifications 3.2.1 VX238H Type d’écran TFT LCD Taille du panneau Écran large (16:9) de 23" (58,4 cm) Résolution max. 1920 x 1080 Luminosité (Typ.) 250 cd/m 2 Rapport de contraste (Typ.) 1000:1 Rapport de contras...

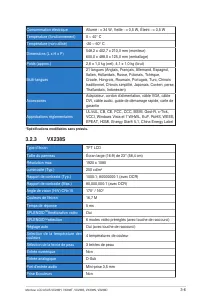

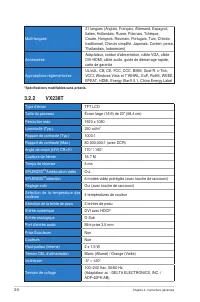

Page 21 - Noir; TFT LCD; Oui; modes vidéo préréglés (avec touche de raccourci)

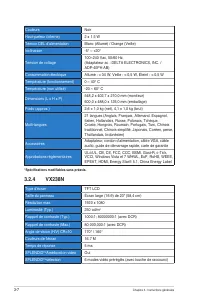

3-7 Chapitre 3 : Instructions générales Couleurs Noir Haut-parleur (interne) 2 x 1,5 W Témoin DEL d'alimentation Blanc (Allumé) / Orange (Veille) Inclinaison -5° ~ +20° Tension de voltage 100~240 Vac, 50/60 Hz,(Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB) Consommation électrique Allumé : &...

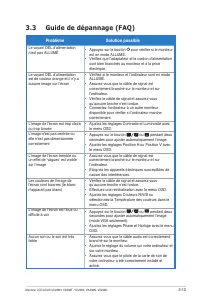

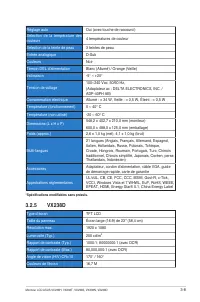

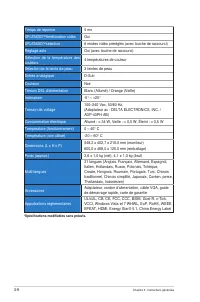

Page 25 - Modes de fonctionnement supportés

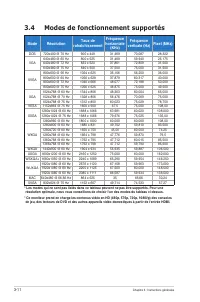

3-11 Chapitre 3 : Instructions générales 3.4 Modes de fonctionnement supportés Mode Résolution Taux de rafraîchissement Fréquence horizontale (KHz) Fréquence verticale (Hz) Pixel (MHz) DOS 720x400 @ 70 Hz 900 x 449 31,469 70,087 28,322 VGA 640x480 @ 60 Hz 800 x 525 31,469 59,940 25,175 640x480 @ 72 ...
