Asus VE228TLB- Manuels

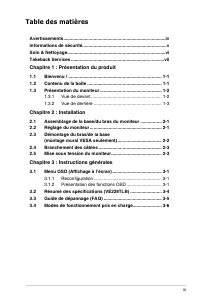

Page 3 - Table des matières; Chapitre 1 : Présentation du produit; Démontage du bras/de la base; Chapitre 3 : Instructions générales

iii Table des matières Avertissements.................................................................................ivInformations de sécurité...................................................................vSoin & Nettoyage ......................................................................

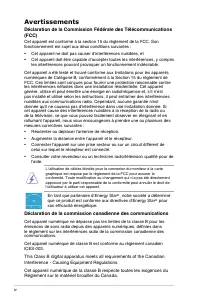

Page 4 - Avertissements; Déclaration de la Commission Fédérale des Télécommunications; Déclaration de la commission canadienne des communications; Réglement sur le matériel brouiller du Canada.

iv Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : • Cet appareil ne doit pas causer d’interférences nuisibles, et • Cet appareil doit être...

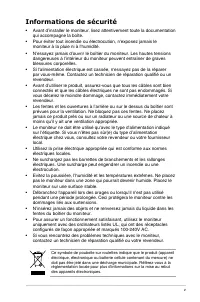

Page 5 - Informations de sécurité

v Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensio...

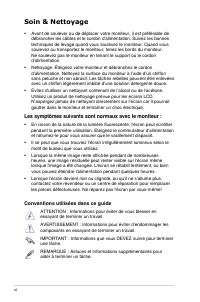

Page 6 - Les symptômes suivants sont normaux avec le moniteur :; Conventions utilisées dans ce guide

vi Soin & Nettoyage • Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne s...

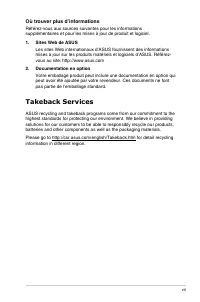

Page 7 - Où trouver plus d’informations; Référez-vous aux sources suivantes pour les informations; Sites Web de ASUS; peut avoir été ajoutée par votre revendeur. Ces documents ne font; Takeback Services; information in different region.

vii Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. 1. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’AS...

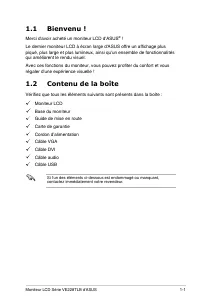

Page 9 - Merci d'avoir acheté un moniteur LCD d'ASUS; Contenu de la boîte

1-1 Moniteur LCD Série VE228TLB d'ASUS 1.1 Bienvenu ! Merci d'avoir acheté un moniteur LCD d'ASUS ® ! Le dernier moniteur LCD à écran large d'ASUS offre un affichage plus piqué, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel. Avec ces fonctions du...

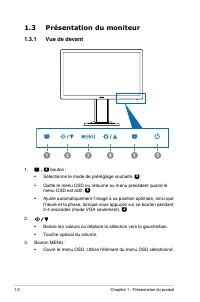

Page 10 - Présentation du moniteur; Vue de devant

1-2 Chapitre 1 : Présentation du produit 1.3 Présentation du moniteur 1.3.1 Vue de devant 1 2 4 3 1 5 1. ， bouton : • Sélectionne le mode de préréglage souhaité. • Quitte le menu OSD ou retourne au menu précédent quand le menu OSD est actif. • Ajuste automatiquement l’image à sa position optimale, a...

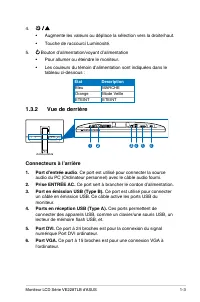

Page 11 - Vue de derrière; Connecteurs à l’arrière; Port d’entrée audio

1-3 Moniteur LCD Série VE228TLB d'ASUS 4. • Augmente les valeurs ou déplace la sélection vers la droite/haut. • Touche de raccourci Luminosité. 5. Bouton d’alimentation/voyant d’alimentation • Pour allumer ou éteindre le moniteur. • Les couleurs du témoin d'alimentation sont indiquées dans le tablea...

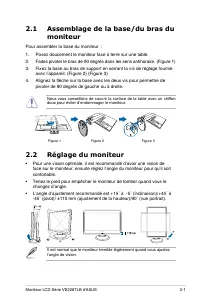

Page 13 - moniteur; Alignez la flèche sur la base avec les deux vis pour permettre de; Réglage du moniteur; Pour une vision optimale, il est recommandé d’avoir une vision de

2-1 Moniteur LCD Série VE228TLB d'ASUS 2.1 Assemblage de la base/du bras du moniteur Pour assembler la base du moniteur :1. Posez doucement le moniteur face à terre sur une table.2. Faites pivoter le bras de 90 degrés dans les sens antihoraire. (Figure 1)3. Fixez la base au bras de support en serran...

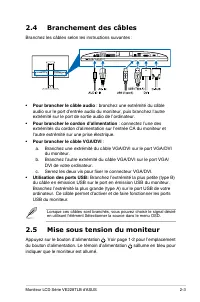

Page 15 - Branchement des câbles; Pour brancher le câble audio; Mise sous tension du moniteur

2-3 Moniteur LCD Série VE228TLB d'ASUS 2.4 Branchement des câbles Branchez les câbles selon les instructions suivantes : • Pour brancher le câble audio : branchez une extrémité du câble audio sur le port d’entrée audio du moniteur, puis branchez l’autre extrémité sur le port de sortie audio de l’ord...

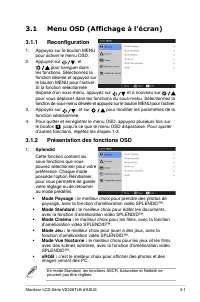

Page 17 - Reconfiguration; Splendid

3-1 Moniteur LCD Série VE228TLB d'ASUS 3.1 Menu OSD (Affichage à l’écran) 3.1.1 Reconfiguration 1. Appuyez sur le bouton MENU pour activer le menu OSD. 2. Appuyez sur , et pour naviguer dans les fonctions. Sélectionnez la fonction désirée et appuyez sur le bouton MENU pour l’activer. Si la fonction ...

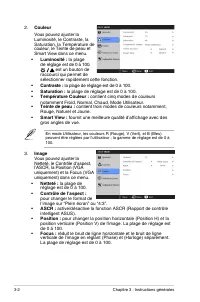

Page 18 - Couleur

3-2 Chapitre 3 : Instructions générales 2. Couleur Vous pouvez ajuster la Luminosité, le Contraste, la Saturation, la Température de couleur, le Teinte de peau et Smart View dans ce menu. • Luminosité : la plage de réglage est de 0 à 100. est un bouton de raccourci qui permet de sélectionner rapidem...

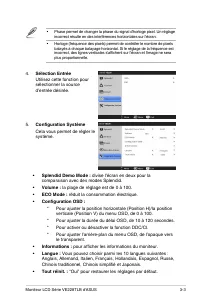

Page 19 - Sélection Entrée

3-3 Moniteur LCD Série VE228TLB d'ASUS • Phase permet de changer la phase du signal d’horloge pixel. Un réglage incorrect résulte en des interférences horizontales sur l’écran. • Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglag...

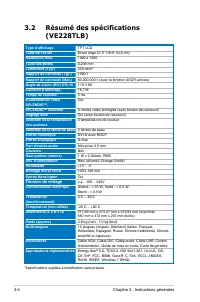

Page 20 - Résumé des spécifications

3-4 Chapitre 3 : Instructions générales 3.2 Résumé des spécifications (VE228TLB) Type d’affichage TFT LCD Taille de l’écran Ecran large 21,5" (16:9, 54,6 cm) Résolution max. 1920 x 1080 Taille des pixels 0,248 mm Luminosité (Typ.) 250 cd/m 2 Rapport de contraste (Typ.) 1000:1 Rapport de contrast...

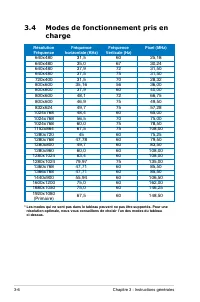

Page 22 - Modes de fonctionnement pris en

3-6 Chapitre 3 : Instructions générales 3.4 Modes de fonctionnement pris en charge Résolution Fréquence Fréquence horizontale (KHz) Fréquence Verticale (Hz) Pixel (MHz) 640x480 31,5 60 25,18 640x480 35,0 67 30,24 640x480 37,9 72 31,50 640x480 37,5 75 31,50 720x400 31,5 70 28,32 800x600 35,16 56 36,0...
